Comment choisir la bonne barre omnibus pour les systèmes moyenne et basse tension ?

Comment choisir le bon Barre omnibus pour systèmes moyenne et basse tension

La réponse directe : choisissez votre barre omnibus en confirmant d'aboud la classe de tension, puis en dimensionnant le courant nominal continu et la tenue aux courts-circuits, en sélectionnant le matériau conducteur et enfin en adaptant l'isolation et le boîtier à l'environnement d'installation. Que vous finalisiez la conception d'un jeu de barres basse tension pour un tableau commercial ou que vous spécifiiez un système de barres omnibus moyenne tension pour une sous-station de service public, ces quatre étapes évitent les erreurs de spécification les plus courantes et les plus coûteuses. Ce guide couvre chaque point de décision avec des données spécifiques et des exemples pratiques.

Classification de tension : le point de départ de chaque décision relative aux barres omnibus

Avant que tout autre paramètre ne soit pris en compte, la tension de fonctionnement du système doit être établie. La classification de tension définit les exigences d'isolation, les lignes de fuite, les distances de dégagement et les normes de conception applicables. Spécifier une barre omnibus sans confirmer au préalable la classe de tension conduit à des conceptions sous-isolées ou à des assemblages inutilement sur-conçus et lourds.

La classification internationalement acceptée selon la norme CEI 60038 divise les systèmes électriques en deux catégories principales pertinentes pour la conception des barres omnibus :

• Basse tension (BT) : Systèmes fonctionnant à 1 000 V CA ou moins (ou 1 500 V CC). Régi principalement par la CEI 61439-1/2 pour les ensembles d'appareillage de commutation. Les applications typiques incluent les tableaux de distribution, les centres de contrôle de moteurs, les tableaux de distribution et les unités de distribution électrique des centres de données.
• Moyenne tension (MT) : Systèmes fonctionnant entre 1 kV et 36 kV AC. Régi par les normes CEI 62271-1 et CEI 62271-200 pour les appareillages sous enveloppe métallique. Les applications typiques incluent les sous-stations primaires, les systèmes de collecte de parcs éoliens et solaires, les arrivées principales d'installations industrielles et l'appareillage de commutation d'alimentation de services publics.

Les implications techniques de cette classification sont significatives. Un système de barres omnibus moyenne tension à 12 kV doit résister à une tension d'essai de choc de foudre de 75 kV BIL (niveau d'isolation de base) selon la norme CEI 62271-1, tetis qu'une barre omnibus basse tension de 690 V est testée à seulement Impulsion 8 kV . La ligne de fuite requise pour un système de 12 kV dans un environnement de degré de pollution 3 est d'environ 300 mm phase-terre , comparé à seulement 25-32 mm pour matériel BT 690 V. Ces différences déterminent la taille du boîtier, le choix du matériau d'isolation et l'espacement des barres omnibus, ce qui signifie que la décision de classe de tension affecte pratiquement tous les paramètres de conception en aval.

Courant nominal continu et dimensionnement de la section transversale

Après avoir confirmé la classe de tension, le courant nominal continu est le prochain paramètre critique. La barre omnibus doit supporter le courant de charge continu maximum sans dépasser la température maximale autorisée du conducteur - généralement 90°C pour les barres omnibus isolées et 105°C pour les barres omnibus en cuivre nu aux points de contact boulonnés selon CEI 61439 et CEI 62271-1.

Le courant nominal dépend du matériau du conducteur, de la section transversale, de la surface de dissipation thermique, de la température ambiante, de la ventilation du boîtier et de l'orientation de l'installation. La température ambiante de référence pour la plupart des normes CEI est 40°C . Pour les sites où la température ambiante dépasse régulièrement 40 °C, comme les zones désertiques ou tropicales, un facteur de déclassement doit être appliqué. En règle générale, chaque augmentation de 10 °C de la température ambiante au-dessus de 40 °C nécessite environ Déclassement de 8 à 12 % du courant nominal continu.

Le tableau ci-dessous fournit des valeurs nominales de courant continu indicatives pour les barres omnibus en cuivre dans des conditions ambiantes standard, couvrant une gamme de sections pertinentes à la fois pour la conception de barres omnibus basse tension et pour les applications de systèmes de barres omnibus moyenne tension :

Pour les systèmes de barres omnibus moyenne tension, la densité de courant est généralement comprise entre 1,5 et 2,0 A/mm² pour que les barres omnibus en cuivre fermées restent dans les limites thermiques. Le dépassement de cette plage sans tests thermiques vérifiés entraîne une dégradation accélérée de l’isolation et une oxydation de contact au niveau des joints boulonnés.

Il est important de noter que ces notes sont indicatives. La valeur nominale réelle d'un ensemble spécifique doit être vérifiée par des essais de type ou des calculs vérifiés conformément à la norme CEI 61439-1, annexe D pour les systèmes BT, ou par modélisation thermique selon la norme CEI 62271-1 pour les systèmes MT. N'appliquez pas les valeurs nominales du catalogue directement aux installations fermées sans tenir compte du déclassement thermique de l'enceinte.

Courant de tenue aux courts-circuits : un paramètre de conception non négociable

Une barre omnibus correctement dimensionnée pour un courant continu peut toujours tomber en panne de manière catastrophique lors d'un défaut si la résistance aux courts-circuits est insuffisante. Le courant de court-circuit génère deux contraintes simultanées : la contrainte thermique due à l'échauffement I²t et la contrainte mécanique due aux forces électromagnétiques entre conducteurs adjacents.

Dimensionnement de la tenue thermique

L'exigence de résistance thermique est exprimée sous la forme d'un courant nominal de tenue de courte durée (Icw) pour une durée définie - généralement 1 seconde pour les équipements moyenne tension et 1 seconde or 0.2 seconds pour les assemblages basse tension selon la norme CEI 61439. Les valeurs Icw typiques vont de 10 kA à 63 kA pour appareillage moyenne tension et de 10 kA à 100 kA pour les ensembles basse tension.

Utilisation de la formule de chauffage adiabatique A = je × √t / K , où K pour le cuivre est d'environ 141 A·s^0,5/mm² et pour l'aluminium d'environ 87 A·s^0,5/mm², un système avec un niveau de défaut de 40 kA pendant 1 seconde nécessite une section de cuivre minimale d'environ 284 mm² . Pour un défaut de 25 kA / 1 s, la section minimale du cuivre est d'environ 177 mm² . Vérifiez toujours que la section transversale de la barre omnibus sélectionnée satisfait au niveau de défaut de l'étude de court-circuit du système et non d'un tableau générique.

Force électromagnétique entre conducteurs parallèles

Lors d'un défaut, le courant de court-circuit de pointe (généralement 2,5 fois le courant de défaut symétrique RMS pour pic asymétrique selon CEI 62271-100) génère des forces électromagnétiques entre les conducteurs de phase adjacents proportionnelles à I²/d, où d est la séparation des conducteurs. Pour un défaut RMS de 40 kA avec un pic de 100 kA, deux conducteurs parallèles espacés de 150 mm sur une portée de 500 mm subissent une force maximale d'environ 6 700 N/m . Les supports de barres omnibus, les valeurs nominales des cantilever de l'isolateur et la section transversale des conducteurs doivent tous être vérifiés par rapport à cette force pour éviter toute défaillance mécanique lors de l'élimination des défauts.

Sélection du matériau du conducteur : cuivre ou aluminium

Le choix entre les conducteurs en cuivre et en aluminium affecte la densité de courant, le poids, la fiabilité des joints et les exigences de maintenance à long terme. Les deux matériaux sont utilisés dans les systèmes de barres omnibus moyenne tension et dans la conception de barres omnibus basse tension, mais leurs atouts respectifs conviennent à différents contextes d'application.

Barres omnibus en cuivre

Le cuivre électrolytique à brai dur (désignation C11000 ou Cu-ETP) atteint une conductivité électrique de ~100 % SIGC . Sa conductivité élevée permet des sections transversales compactes, ce qui est essentiel dans les ensembles d'appareillage à espace limité. Le cuivre présente également une excellente résistance à l'oxydation au niveau des surfaces de contact, une résistance de contact plus faible au niveau des joints boulonnés pendant toute la durée de vie et une meilleure résistance mécanique au fluage sous une force de serrage soutenue des boulons par rapport à l'aluminium. Pour ces raisons, le cuivre est le matériau conducteur par défaut pour appareillage intérieur moyenne tension, tableaux basse tension et centres de commande de moteurs où l'espace du boîtier est limité et où la fiabilité des joints sur une durée de vie de 30 ans est primordiale.

Barres omnibus en aluminium

Les conducteurs en alliage d'aluminium (généralement 1350-H19 pour la qualité électrique ou 6063-T6 pour les applications de barres omnibus structurelles) atteignent environ Conductivité SIGC 61 % — ce qui signifie qu'une barre omnibus en aluminium nécessite environ 64 % de surface transversale en plus qu'une barre omnibus en cuivre pour transporter le même courant. Cependant, l'aluminium a une densité d'environ 2,7 g/cm³ par rapport au cuivre 8,9 g/cm³ , conférant à l'aluminium un avantage de poids significatif pour les systèmes de conduites omnibus à long terme et les structures de sous-stations extérieures. Une barre omnibus en aluminium de 150 mm × 10 mm pèse environ 4,1 kg/m , par rapport à environ 13,4 kg/m pour une barre de cuivre de capacité de courant équivalente. Pour les structures d'autobus extérieures où la réduction de la charge de l'isolant et du portique est un objectif de conception structurelle, l'aluminium est souvent le choix le plus pratique.

Lorsque des barres omnibus en aluminium sont boulonnées à des bornes d'équipement en cuivre, telles que des traversées de transformateur ou des plots de disjoncteur, des connecteurs de transition bimétalliques et un composé à joints conducteur sont obligatoires pour éviter la corrosion galvanique et maintenir une faible résistance de contact dans le temps.

Sélection d'isolation pour les applications basse et moyenne tension

Le choix de l'isolation est l'une des décisions les plus importantes en matière de spécification des barres omnibus. Les défauts d’isolation représentent une proportion importante des interruptions de service des appareillages de commutation et des incidents de sécurité. Le système d'isolation correct doit être adapté à la tension de fonctionnement, à l'environnement ambiant, à la classe thermique et à la forme physique de l'ensemble de barres omnibus.

Systèmes d'isolation basse tension

Pour la conception de jeux de barres basse tension à des tensions allant jusqu'à 1 000 V CA, les systèmes d'isolation suivants sont le plus souvent spécifiés :

• Gaine PVC : Norme pour les systèmes 690 V CA ; évalué à 70°C ou 105°C selon la qualité. Faible coût et facile à appliquer. Convient aux environnements intérieurs propres avec une humidité modérée.
• Gaine thermorétractable en polyoléfine : Fournit une couche isolante conforme et résistante à l’humidité ; évalué pour 600 V à 1 kV ; disponible en versions à double paroi avec mastic adhésif interne pour une meilleure protection de l'environnement avec des boîtiers IP54 ou supérieurs.
• Revêtement en poudre époxy : Appliqué électrostatiquement et durci pour produire un revêtement dur et uniforme avec une rigidité diélectrique d'environ 20 à 25 kV/mm . Fournit à la fois une isolation électrique et une protection mécanique des surfaces. Largement utilisé pour les barres omnibus plates dans les ensembles d'appareillages compacts.
• Isolation de l'air avec barrières de phase : Pour les barres omnibus situées dans des ensembles sous enveloppe métallique, les barrières isolantes phase-phase et phase-terre (généralement fabriquées à partir d'une feuille de polyester ou de polycarbonate renforcé de verre) fournissent les dégagements requis sans appliquer d'isolation directement sur le conducteur. Cette approche est courante dans les grands tableaux BT où les barres omnibus peuvent devoir être inspectées ou resserrées en service.

Systèmes d'isolation moyenne tension

Un système de barres omnibus moyenne tension nécessite une isolation nettement plus robuste. À 12 kV, la tension de fonctionnement phase-terre est d'environ 6,9 kV RMS , et le système doit résister à un choc de foudre de 75 kV et à un Tension d'essai à fréquence industrielle de 28 kV selon CEI 62271-1.

• Isolation en résine époxy coulée : Utilisé dans les systèmes de conduits de bus entièrement isolés et blindés (FIS) pour 12 à 36 kV. L'ensemble de la barre omnibus est encapsulé dans de l'époxy coulé, éliminant les espaces d'air et offrant des performances fiables dans des environnements très humides, pollués ou à condensation. Particulièrement adapté aux sites industriels côtiers et aux applications de sous-stations souterraines.
• Isolation en polyéthylène réticulé (XLPE) : Appliqué aux busduces préfabriqués moyenne tension. Conçu pour des températures de fonctionnement continues jusqu'à 90°C et températures de court-circuit jusqu'à 250°C . Offre une bonne résistance à l’humidité et une flexibilité mécanique pour les installations avec un espace de routage limité.
• Isolation de l'air avec des entretoises solides : L'approche traditionnelle en matière d'appareillage de commutation à gainage et sous enveloppe métallique. Les dégagements phase-terre et phase-phase sont maintenus par des isolateurs à support en résine époxy ou en porcelaine. Les lignes d'isolement doivent être conformes aux exigences de la norme CEI 60071 concernant le niveau de pollution du site : au degré de pollution 3, un minimum de 25 mm par kV une phase vers la terre est nécessaire.
• Isolation au gaz SF6 : Utilisé dans les appareillages à isolation gazeuse (GIS) où l'ensemble du système de barres omnibus est enfermé dans une enceinte métallique mise à la terre remplie de gaz SF6 à une pression absolue d'environ 3 à 5 bars. Le SF6 a une rigidité diélectrique d'environ 2,5 fois celle de l'air à pression atmosphérique, ce qui permet de réduire considérablement les dimensions du boîtier. Cette approche est utilisée là où l'espace est très limité, comme dans les sous-stations souterraines urbaines et les salles de commutation des plates-formes offshore.

Type de boîtier, indice IP et déclassement thermique

Le boîtier abritant le système de barres omnibus a un effet direct sur le courant nominal réalisable. Des indices IP plus élevés limitent la circulation de l'air à travers le boîtier, réduisant ainsi la dissipation de chaleur par convection de la surface du jeu de barres et nécessitant un déclassement du jeu de barres par rapport à son indice de protection à l'air libre.

À titre de guide pratique pour le déclassement du courant nominal des barres omnibus fermées en fonction de la classe IP :

• IP31 / IP42 (appareillage intérieur standard) : Restriction minimale à la ventilation naturelle. Facteur de déclassement d'environ 0,90 à 1,00 par rapport à l'évaluation en plein air.
• IP54 (résistant à la poussière et aux éclaboussures) : Ouvertures de ventilation réduites. Facteur de déclassement typique 0,85-0,90 , ce qui représente une réduction de 10 à 15 % de la capacité actuelle.
• IP65 / IP66 (entièrement scellé) : Aucune ouverture de ventilation ; dissipation thermique limitée à la conduction à travers les parois de l'enceinte. Facteur de déclassement généralement 0,75-0,85 . Pour les barres omnibus à courant élevé dans des boîtiers IP65, un refroidissement par air forcé ou un conduit omnibus refroidi par liquide peut être nécessaire pour maintenir la barre omnibus dans les limites thermiques.
• NEMA 4X (scellé résistant à la corrosion) : Restriction thermique similaire à IP66. Couramment spécifié pour les applications de transformation des aliments, pharmaceutiques et marines où une résistance au lavage et aux produits chimiques est requise.

Lorsque vous faites appel à un fournisseur de jeux de barres moyenne basse tension pour un projet impliquant des boîtiers IP54 ou supérieurs, fournissez l'indice IP du boîtier et le volume interne au stade de la demande afin que le fournisseur puisse intégrer le facteur de déclassement correct dans ses calculs de valeur nominale actuelle. L'application rétroactive d'un déclassement après la spécification du jeu de barres entraîne fréquemment des assemblages sous-estimés qui échouent aux tests de type.

Configuration des barres omnibus : formats plats, tubulaires et busduct

Les barres omnibus sont disponibles dans plusieurs formats physiques, chacun adapté à différentes classes de tension, plages de courant et méthodes d'installation. Comprendre les différences permet de spécifier le format correct dès le départ plutôt que de l'adapter une fois la configuration de l'appareillage fixée.

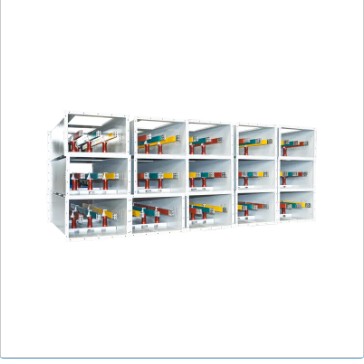

Barre rectangulaire plate

Le format le plus largement utilisé pour la conception de jeux de barres basse tension. Disponible en largeurs de 12 mm à 200 mm et épaisseurs de 3 mm à 20 mm en cuivre ou aluminium. Plusieurs barres plates peuvent être empilées en parallèle pour augmenter le courant nominal — une approche courante dans les appareillages BT à courant élevé où l'espace dans une dimension est limité. Par exemple, deux barres de cuivre de 100 mm × 10 mm en parallèle peuvent supporter environ 3 600 à 4 400 A , doublant ainsi la valeur nominale d'une barre unique avec une légère augmentation de la hauteur d'assemblage.

Barre ronde tubulaire

Les conducteurs tubulaires ronds (généralement en alliage d'aluminium 6063-T6 ou 6101-T61, ou en cuivre C11000) sont le format standard pour les systèmes de barres omnibus moyenne tension extérieurs dans les sous-stations isolées dans l'air. Le profil tubulaire maximise le rapport surface/masse pour la dissipation thermique, fournit un module de section élevé par unité de poids pour s'étendre entre les isolateurs de support, et à des tensions supérieures à 66 kV, la surface ronde et lisse réduit l'apparition d'effet corona grâce à une distribution uniforme du champ électrique. Les barres omnibus tubulaires pour les applications de sous-stations de 110 à 500 kV vont généralement de 80 mm à 200 mm de diamètre extérieur avec des épaisseurs de paroi de 6 à 15 mm.

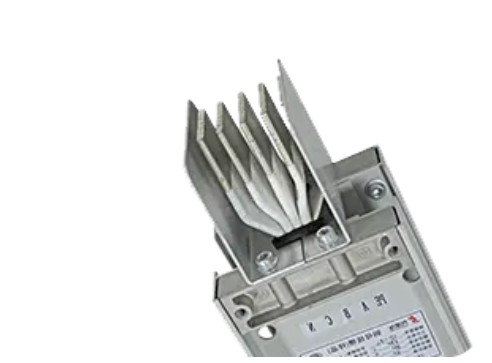

Conduit de bus (busway)

Les systèmes de conduites préfabriquées se composent de barres omnibus plates ou tubulaires enfermées dans un boîtier métallique assemblé en usine, disponibles dans des puissances nominales d'environ 400 A à 6 300 A pour les applications BT et jusqu'à 40 kA pour les connexions du générateur et du transformateur. Busduct offre les avantages d'un courant nominal constant vérifié en usine, d'une isolation et de barrières de phase appliquées en usine, ainsi que d'une installation rapide sur site par rapport aux parcours de barres omnibus fabriqués sur site. Pour les applications moyenne tension, une conduite de bus isolée en résine coulée de 12 à 36 kV est utilisée dans les situations où une alternative au câble nécessiterait un nombre peu pratique de câbles parallèles et où un itinéraire compact et inspectable est nécessaire.

Normes applicables et exigences de conformité

La conformité à la norme appropriée est une exigence d’approbation du projet et non une amélioration facultative de la qualité. La norme qui régit l'ensemble de barres omnibus détermine les tests de type qui doivent être assistés, les tests de routine requis sur chaque unité et la documentation dont l'utilisateur final ou l'autorité compétente (AHJ) aura besoin pour l'approbation de la mise en service.

• CEI 61439-1 et CEI 61439-2 : Couvrir les ensembles d’appareillage de commutation et de commande basse tension. La CEI 61439-1 est la norme de règles générales ; La CEI 61439-2 concerne les ensembles d'appareillage de commutation et de commande de puissance (ensembles PSC). Les tests de type comprennent la vérification de l'échauffement, la tenue aux courts-circuits, la tenue diélectrique et les tests du degré de protection (IP).
• CEI 62271-1 et CEI 62271-200 : Couvrir l'appareillage de commutation et de commande moyenne tension. La CEI 62271-200 traite spécifiquement des appareillages de commutation sous enveloppe métallique CA de 1 kV à 52 kV, y compris les essais de type pour la classification de l'arc interne (IAC) — une spécification de plus en plus requise pour la protection du personnel dans les salles de commutation occupées. Cotes IAC de AFLR 16 kA pendant 1 seconde or 25 kA pendant 1 seconde sont couramment spécifiés pour les appareillages MT intérieurs dans les projets commerciaux et industriels.
• UL 857 (busways) : Norme nord-américaine pour les systèmes de barres omnibus jusqu'à 600 V CA, 6 000 A. Requis pour les projets aux États-Unis et au Canada où les barres omnibus sont utilisées pour la distribution d'énergie dans les bâtiments ou les installations industrielles.
• GB/T 5585.1/5585.2 : Normes nationales chinoises pour les barres omnibus en cuivre et en aluminium à usage électrique. Requis pour les projets en Chine et pertinent lors de l'approvisionnement auprès d'un fournisseur de jeux de barres moyenne basse tension fabriquant selon les normes nationales chinoises.
• Norme IEEE 605 : Guide IEEE pour la conception de bus dans les sous-stations isolées dans l'air. Fournit la méthodologie de calcul pour le courant nominal, la force de court-circuit et la conception de la portée mécanique des systèmes de barres omnibus tubulaires et plates dans les structures de sous-stations extérieures. Largement utilisé dans les projets de services publics nord-américains et pour les projets dans les régions où les normes IEEE plutôt que CEI constituent la base contractuelle.

Lorsque vous adressez une demande à un fournisseur de jeux de barres moyenne basse tension, indiquez la norme en vigueur, les preuves d'essai de type requises et si les essais en présence de tiers ou les rapports d'essais certifiés par un tiers sont acceptables. Pour les projets d'infrastructures critiques, la spécification des certificats d'essai de type originaux provenant de laboratoires d'essai accrédités (KEMA, CESI, CPRI ou équivalent) plutôt que des déclarations d'essai du fabricant uniquement réduit considérablement le risque du projet.

Considérations environnementales et spécifiques au site

Les conditions environnementales sur le site d'installation affectent le choix des matériaux des barres omnibus, le type d'isolation, le traitement de surface et les intervalles de maintenance. Ne pas tenir compte des conditions du site au stade de la spécification entraîne une dégradation prématurée de l'isolation, une corrosion accélérée au niveau des joints boulonnés et une durée de vie raccourcie.

Température ambiante et altitude

Pour les sites ci-dessus 1 000 m d'altitude , la densité de l'air diminue et avec elle la rigidité diélectrique de l'air et l'efficacité du refroidissement par convection. La CEI 62271-1 exige la correction des tensions d'essai diélectriques et du courant nominal pour une altitude supérieure à 1 000 m. Un site à 2 000 m d'altitude nécessite un facteur de correction d'altitude d'environ 0,94 appliqué à la tension de tenue diélectrique nominale , ce qui signifie que les équipements évalués à une résistance à la fréquence industrielle de 28 kV au niveau de la mer doivent être revérifiés à la densité de l'air réduite en altitude. Déclassement actuel d'environ 5% par 1 000 m au-dessus de 1 000 m est une estimation de point de départ largement appliquée en attendant un calcul thermique détaillé.

Environnement corrosif

La catégorie de corrosion ISO 9223 du site d'installation régit la protection de surface requise des conducteurs de barres omnibus, du matériel de support et des boîtiers. Pour les sites de catégorie de corrosion C3 (modérée – zone industrielle urbaine à l'intérieur des terres) ou inférieure, des barres omnibus standard en cuivre ou en aluminium anodisé avec un composé à joints conducteur au niveau des connexions boulonnées sont généralement adéquates. Pour C4 (haut – industriel côtier) ou C5-M (très haut – marine offshore), un placage en étain ou en argent sur toutes les zones de contact, une anodisation dure des surfaces en aluminium et du matériel de support en acier inoxydable ou galvanisé à chaud sont requis. Dans les environnements des usines pétrochimiques et chimiques, une attention particulière doit être accordée à la résistance à des produits chimiques de traitement spécifiques, ce qui peut nécessiter de spécifier des matériaux de boîtier et des composés de joint résistants au sulfure d'hydrogène, au chlore ou à l'ammoniac, le cas échéant.

Exigences relatives aux zones sismiques

Pour les systèmes de barres omnibus moyenne tension installés dans la zone sismique 2 ou supérieure (selon IBC ou code national équivalent), la structure de support de la barre omnibus, les caractéristiques en porte-à-faux de l'isolateur et l'ancrage de l'enceinte doivent être vérifiés par rapport à l'accélération du sol sismique de conception. Une qualification sismique selon IEEE 693 (pour les sous-stations de services publics) ou CEI 62271-300 (pour les appareillages de commutation intérieurs) peut être requise par les spécifications du projet. Dans les zones sismiques élevées, des connexions flexibles entre les sections de barres omnibus et entre la barre omnibus et les bornes de l'équipement sont particulièrement importantes pour éviter les dommages dus aux mouvements différentiels lors des secousses du sol.

Évaluation d'un fournisseur de jeux de barres moyenne basse tension

Les spécifications techniques d'un système de barres omnibus sont aussi fiables que les processus de fabrication et de contrôle qualité du fournisseur qui le produit. La sélection d’un fournisseur de jeux de barres moyenne basse tension compétent et transparent fait partie intégrante du processus d’approvisionnement et n’est pas une considération secondaire.

• Documentation des tests de type : Demandez les certificats d'essai de type originaux (et pas seulement les références aux rapports d'essai) couvrant l'échauffement, la tenue aux courts-circuits, les performances diélectriques et le degré de protection pour le courant nominal et la classe de tension spécifiques du système de barres omnibus fourni. Les certificats doivent identifier le laboratoire de test, la date du test et la configuration exacte du produit testé.
• Certification et traçabilité des matériaux : Le fournisseur doit fournir des certificats d'essai en usine confirmant la qualité, l'état, la composition chimique et la conductivité électrique de l'alliage conducteur pour chaque lot de production. Pour le cuivre, confirmer C11000 (Cu-ETP) ou équivalent ; pour l'aluminium, confirmez 1350-H19, 6063-T6 ou 6101-T61, selon le cas.
• Cohérence dimensionnelle : Demandez des dossiers d'inspection dimensionnelle ou des rapports d'inspection du premier article (FAI) confirmant que la section transversale, la rectitude et le positionnement des trous (pour les barres pré-percées) des barres omnibus se situent dans la tolérance spécifiée. Tolérances de largeur et d'épaisseur de ±0,5 mm ou mieux sont typiques des barres omnibus d'appareillage de commutation de précision.
• Capacité de traitement de surface : Confirmez si l’étamage, l’argentage ou l’anodisation dure sont effectués en interne ou en sous-traitance. Le traitement de surface en interne donne au fournisseur un contrôle direct sur l’épaisseur, l’adhérence et la couverture du placage – un avantage de qualité significatif par rapport au traitement sous-traité.
• Système de gestion de la qualité : La certification ISO 9001 constitue la référence. Pour les projets de services publics et d’infrastructures critiques, demandez des preuves d’audits clients récents, des taux de rapports de non-conformité (NCR) et des enregistrements d’actions correctives. Un fournisseur disposé à partager des données de performance en matière de qualité offre une plus grande assurance qu'un fournisseur qui ne peut offrir qu'un numéro de certificat.
• Délai et fiabilité de livraison : Confirmer les délais de production pour l’alliage spécifique, la section transversale et le traitement à valeur ajoutée (découpe, perçage, placage) requis. Pour les composants de barres omnibus critiques du projet, demandez des preuves de livraison dans les délais et clarifiez l'approche du fournisseur en matière de gestion de la disponibilité des matières premières pendant les périodes de contraintes de la chaîne d'approvisionnement.

Pratiques d'installation et de maintenance qui protègent les performances à long terme

Un système de barres omnibus correctement spécifié peut toujours être sous-performant si les pratiques d'installation et de maintenance sont inadéquates. Les causes les plus courantes de dégradation des barres omnibus liées à l'installation sont des joints boulonnés mal préparés, un couple de serrage incorrect des boulons et une dilatation thermique non prise en compte.

Préparation et couple des joints boulonnés

À chaque connexion de barre omnibus boulonnée, nettoyez les deux surfaces de contact jusqu'au métal brillant avec une brosse métallique en acier inoxydable immédiatement avant l'assemblage. Appliquez un composé à joints conducteur (à base de zinc pour l'aluminium, à base de pétrole pour le cuivre) sur les deux surfaces. Serrez les boulons au couple spécifié par le fabricant - généralement 20 à 30 Nm pour les boulons M10 et 40 à 60 Nm pour les boulons M12 dans les connexions cuivre-cuivre. Utilisez des rondelles élastiques Belleville sous les têtes de boulons et les écrous sur toutes les connexions des barres omnibus en aluminium pour compenser la relaxation par fluage de l'aluminium qui se produit sous une charge de compression soutenue à des températures élevées.

Gestion de la dilatation thermique

Le cuivre a un coefficient de dilatation thermique d'environ 17 × 10⁻⁶ /°C ; aluminium environ 23 × 10⁻⁶ /°C . Sur un trajet de bus en aluminium de 20 mètres, un changement de température de 70 °C — depuis une température ambiante froide lors de la mise en service jusqu'à une température de fonctionnement estivale à pleine charge — produit environ 32 mm d'expansion linéaire . Si ce mouvement n'est pas compensé par des pinces de support coulissantes et des joints de dilatation flexibles à intervalles appropriés, la contrainte de compression qui en résulte provoque un flambage du conducteur, des dommages aux isolateurs de support et un desserrage progressif des connexions boulonnées. Des joints de dilatation flexibles doivent être installés à des intervalles ne dépassant pas 30 à 40 mètres sur les lignes droites de bus et à chaque connexion aux terminaux d'équipements fixes.

Inspection thermographique

Les études thermographiques infrarouges des joints boulonnés des barres omnibus sous charge de fonctionnement constituent l'outil de maintenance le plus rentable pour identifier les connexions à haute résistance en développement avant qu'elles ne provoquent des dommages thermiques ou une interruption de service. Pour les systèmes de barres omnibus moyenne tension et les ensembles basse tension à courant élevé, une inspection thermographique doit être effectuée lors de la mise en service et répétée à intervalles de pas plus de 12 mois pour les circuits critiques. Un joint qui tourne plus de 10°C au-dessus des connexions adjacentes à charge équivalente indique une résistance de contact élevée nécessitant une enquête et une correction.
