Qu'est-ce qu'une barre omnibus tubulaire en PTFE ?

Un jeu de barres tubulaires en PTFE est un dispositif de transmission de puissance haute tension qui utilise un tube métallique (généralement en cuivre ou en aluminium) comme conducteur, un film orienté PTFE comme moyen isolant principal et un processus d'enroulement mécanique de précision pour construire une structure de blindage multicouche. Ses principales caractéristiques comprennent : des films PTFE recouverts d'huile de silicone entre les couches pour former un diélectrique continu dense et sans vide ; une configuration d'au moins 5 couches de blindage capacitif (y compris les couches de blindage à potentiel nul, graduées et mises à la terre) ; et des composants d'extension de ligne de fuite en caoutchouc de silicone pour obtenir une distribution optimisée du champ électrique et des performances de ligne de fuite améliorées.

Ce type de jeu de barres fonctionne dans une plage de température de -60 ℃ à 250 ℃ , atteint un indice de protection de IP68 , et offre une excellente résistance à la corrosion et une tolérance aux températures élevées/basses, ce qui le rend spécialement conçu pour les environnements de fonctionnement extrêmes.

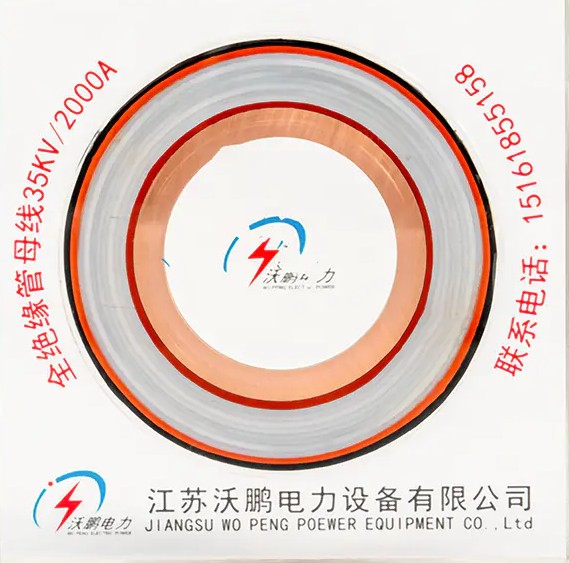

Analyse structurelle : conception précise du système de protection à cinq couches

La structure d'isolation du jeu de barres tubulaires en PTFE adopte un concept de protection en couches de l'intérieur vers l'extérieur, chaque couche remplissant des fonctions électriques et mécaniques spécifiques :

Couche conductrice et structure de dissipation thermique

Le conducteur utilise généralement un tube en cuivre T2Y de haute pureté avec une teneur en cuivre ≥99,90 %. Par rapport aux conducteurs rectangulaires de même section, la structure tubulaire augmente la surface de 40% et améliore l'uniformité de la distribution de la densité de courant en 60% . Lors de tests techniques, une barre omnibus tubulaire en cuivre de Φ200 × 10 mm transportant 4 000 A a présenté une augmentation de température. 15℃ inférieur aux câbles conventionnels. La structure creuse maintient le coefficient d'effet cutané Kf≤1, réduisant ainsi la résistance AC de 35% par rapport aux conducteurs rectangulaires ; une spécification Φ300 × 15 mm peut transporter en continu 12000A .

Couche d'isolation primaire : film orienté PTFE

La couche d'isolation primaire utilise un film orienté PTFE imprégné d'huile de silicone. La chaîne moléculaire du PTFE adopte un arrangement hélicoïdal avec une énergie de liaison carbone-fluor de 485 kJ/mol, conférant au matériau une stabilité chimique extrêmement élevée. Cette couche isolante reste stable sur une plage de température de -250 ℃ à 340 ℃ ; après 10 ans de fonctionnement dans des environnements avec une variation de température quotidienne de 80 ℃, la perte diélectrique n'augmente que de 0,003% .

Système de blindage capacitif multicouche

La structure de la couche de blindage comprend généralement :

• Couche de blindage à potentiel zéro : Adhère étroitement à la surface du conducteur pour égaliser le champ électrique à la surface du conducteur
• Couche de protection graduée : Une ceinture en maille de cuivre tressée de 0,2 mm forme un effet de cage de Faraday, réduisant l'intensité du champ électrique de la surface du jeu de barres de 2,3 kV/mm à 0,7 kV/mm et éliminant complètement les risques de décharge corona
• Couche de blindage mise à la terre : Fournit une protection finale de mise à la terre de sécurité

La configuration des composants d'extension de ligne de fuite en caoutchouc de silicone optimise davantage la répartition du champ électrique final, empêchant ainsi les décharges de surface.

Couche extérieure protectrice

La couche externe utilise des gaines en polymère polyoléfine ou des matériaux en caoutchouc de silicone avec un IP68 indice de protection, empêchant complètement la pénétration de poussière et permettant un fonctionnement immergé à long terme. Lors des essais au brouillard salin, le taux de corrosion sur 10 ans est ≤ 0,01 mm/an .

Propriétés du matériau : Adaptabilité du PTFE aux environnements extrêmes

En tant que principal matériau d'isolation des barres omnibus, les avantages en termes de performances du PTFE proviennent de sa structure moléculaire unique :

Notez que le PTFE commence une décomposition thermique significative à 380 ℃, les applications d'ingénierie doivent donc maintenir une marge de sécurité de température de 10 à 15 %, maintenant les températures de fonctionnement en dessous de 240 ℃. Aussi peu que 0,1 % d'impureté peut réduire la température de distorsion thermique de 12 ℃, ce qui rend le contrôle de la pureté du matériau essentiel.

Avantages en termes de performances : pourquoi choisir une structure tubulaire

Amélioration révolutionnaire de la capacité de transport de courant

La structure tubulaire creuse modifie fondamentalement les schémas de distribution du courant. Les données de test du projet State Grid UHV montrent que les solutions de jeux de barres tubulaires améliorent la capacité de transport de courant en 200% par rapport aux jeux de barres rectangulaires traditionnels. Le principe réside dans la suppression efficace de l'effet pelliculaire dans les conducteurs tubulaires, ce qui entraîne une répartition plus uniforme du courant et une résistance CA considérablement réduite.

Avantages structurels en matière de résistance mécanique

Le module de section de la section tubulaire atteint 4 fois celui des jeux de barres rectangulaires. Dans les structures de support à travée unique de 13 mètres, il peut résister 50 kA impact du courant de court-circuit sans déformation, réduisant ainsi l'utilisation du support de 60% par rapport aux solutions traditionnelles. Cette caractéristique lui confère des avantages irremplaçables dans les projets d’usines de grande envergure, de sous-stations et de tunnels de services publics.

Évolution globale de l’adaptabilité environnementale

Le système de protection externe passe la certification anticorrosion de niveau C5. Les gaines tricolores anti-UV présentent des changements de différence de couleur ΔE≤3 (norme CIE Lab*) sous un soleil intense. La couche extérieure protectrice peut résister à une pression de profondeur d'eau de 30 mètres et à l'érosion de l'eau de mer, avec une durée de vie de conception supérieure à 30 ans .

Scénarios d'application : couverture de la terre jusqu'aux profondeurs marines

Nouvelle production d’énergie énergétique

Dans les applications de parcs éoliens offshore, Jeux de barres tubulaires en PTFE remplacer l'équipement SIG traditionnel, réduisant ainsi l'empreinte de la sous-station en 40% . Sa conception anti-vibration peut résister aux typhons de catégorie 12 avec une tolérance d'accélération des vibrations de 5g . Dans les centrales photovoltaïques, les couches d’isolation en PTFE résistent à des variations de température quotidiennes de 80 ℃, garantissant ainsi une transmission haute tension CC fiable.

Environnements chimiques et corrosifs

Le PTFE peut résister à pratiquement tous les acides, bases, solvants organiques et oxydants connus. Dans les environnements de production chimique, les surfaces des jeux de barres n’accumulent pas facilement de contaminants et les performances d’isolation ne se dégradent pas en raison de la corrosion chimique. L'application de matériaux PTFE chargés dans les équipements mécaniques résout également le problème des produits contaminant les huiles lubrifiantes.

Infrastructures municipales et projets spéciaux

Dans les tunnels maritimes, les couloirs de services publics intégrés et autres environnements humides ou submergés, l'indice de protection IP68 garantit un fonctionnement fiable des jeux de barres à long terme. Les conceptions de jeux de barres arqués peuvent s'adapter aux surfaces du bâtiment avec des tolérances d'installation contrôlées dans ±1mm , répondant aux doubles exigences de l'esthétique architecturale moderne et de la fonctionnalité.

Environnements à températures extrêmes

Dans les régions extrêmement froides, le PTFE maintient un certain degré de flexibilité à des températures ultra-basses de -260 ℃ ; dans les environnements industriels à haute température, sa résistance à la traction à 260℃ reste environ 5MPa (environ 1/5 de la valeur de la température ambiante), avec une résistance à la flexion de 1,4MPa , garantissant l’intégrité structurelle dans les états d’urgence.

Évolution technologique et orientations futures

Intégration de surveillance intelligente

Nouvelle génération Jeux de barres tubulaires en PTFE peut intégrer des systèmes intégrés de surveillance de la température à fibre optique pour la surveillance de la température des conducteurs en temps réel. La pratique technique montre que cette technologie peut fournir une alerte précoce sur les points chauds potentiels 48 heures à l'avance, réduisant les taux de défaillance de 0,3/an à 0,02/an . Les futures itérations intégreront des modules de communication 5G pour permettre le téléchargement en temps réel de 128 paramètres de fonctionnement et une maintenance prédictive.

Mise à niveau des matériaux verts

Les produits de nouvelle génération utilisant des matériaux en cuivre recyclé (teneur en cuivre ≥ 95 % de matériaux recyclés) réduisent l'empreinte carbone de 38% par rapport aux produits traditionnels dans des scénarios sensibles au carbone tels que les centres de données, s'alignant sur la tendance mondiale vers des équipements électriques à faible émission de carbone.

Exploration de la technologie supraconductrice

Les barres omnibus tubulaires en cuivre supraconducteurs à haute température de laboratoire ont déjà atteint 20000A capacité de transport de courant à -196 ℃, avec une application commerciale attendue vers 2030, ce qui redéfinira les limites techniques de la transmission à courant élevé.

Éléments essentiels de sélection et d’exploitation et de maintenance

Dans les applications pratiques d’ingénierie, les points techniques suivants méritent attention :

1. Sélection de l'épaisseur de paroi : Pour les applications d'étanchéité de pipelines chimiques, des manchons en PTFE non chargés avec une épaisseur de paroi ≥1 mm sont recommandés ; pour les applications d'isolation électrique soumises à des chocs thermiques cycliques, des modèles renforcés de fibres de carbone sont recommandés, avec une durée de vie en fatigue thermique atteignant 3 fois celui des modèles standards
2. Marge de température : Toutes les applications à haute température doivent maintenir une marge de sécurité en température de 10 à 15 %
3. Contrôle des décharges partielles : Les produits de qualité doivent contrôler les décharges partielles ci-dessous 5pC (à une tension d'essai de 1,5Ur), supérieure à la limite standard CEI de 10 pC
4. Intégrité de la couche de protection : La continuité des couches de blindage graduées affecte directement la distribution du champ électrique ; l'installation doit éviter la rupture ou le froissement des courroies en maille de cuivre
