Comment sélectionner la bonne barre omnibus tubulaire en alliage d’aluminium ?

Comment sélectionner la bonne barre omnibus tubulaire en alliage d'aluminium

La réponse la plus directe : sélectionnez votre barre omnibus tubulaire en alliage d'aluminium basé sur quatre paramètres fondamentaux : la qualité de l'alliage, le diamètre extérieur et l'épaisseur de paroi, le courant nominal du jeu de barres tubulaires en aluminium et les conditions environnementales de votre site d'installation. En respectant ces quatre critères, on élimine les causes les plus courantes de défaillance prématurée, de surcharge thermique et d'effondrement mécanique des sous-stations extérieures et des structures de transmission. Ce guide passe en revue chaque facteur avec des données spécifiques, des comparaisons sectorielles et des conseils pratiques pour aider les ingénieurs, les équipes d'approvisionnement et les chefs de projet à prendre des décisions éclairées.

Pourquoi les barres omnibus tubulaires en aluminium sont le choix privilégié pour les installations haute tension

Les barres omnibus tubulaires en alliage d'aluminium ont largement remplacé les formats de conducteurs solides et plats dans les postes de commutation extérieurs moyenne et haute tension, les sous-stations et les structures de transmission. Les raisons sont bien étayées par les données techniques.

Un profilé tubulaire creux utilise la matière plus efficacement qu'une barre pleine de section équivalente. Pour une capacité de transport de courant donnée, un conducteur tubulaire peut atteindre les mêmes performances d'effet cutané avec 30 à 40 % de masse matérielle en moins par rapport à une tige pleine. Cela se traduit directement par une charge structurelle réduite sur les isolateurs de support et la charpente métallique des portiques - un avantage significatif dans les arrangements de bus de sous-station à longue portée où des portées de 8 à 15 mètres entre les supports sont typiques.

Les alliages d'aluminium offrent également un rapport résistance/poids que l'acier et le cuivre ne peuvent égaler à des niveaux de coûts comparables. Pour les applications extérieures soumises au vent, aux charges de glace et aux événements sismiques, cette performance mécanique n’est pas simplement une commodité : c’est une exigence de sécurité structurelle. La section transversale tubulaire offre un module de section et un moment d'inertie élevés par unité de poids, permettant des portées plus longues sans affaissement excessif ni fatigue induite par les vibrations aux points de fixation des pinces.

La résistance à la corrosion est un autre avantage pratique. La couche d'oxyde naturelle sur les surfaces en alliage d'aluminium offre une protection adéquate dans la plupart des environnements atmosphériques. Dans les environnements côtiers ou fortement industriels, une anodisation ou des traitements de surface spéciaux peuvent être spécifiés pour prolonger la durée de vie au-delà 30 ans avec un entretien courant.

Comprendre les qualités d'alliage d'aluminium utilisées dans les barres omnibus tubulaires

Tous les alliages d'aluminium ne fonctionnent pas de la même manière dans les applications de barres omnibus. Le choix de la qualité de l'alliage affecte la conductivité électrique, la résistance à la traction, la soudabilité et la résistance à la corrosion sous contrainte. Les trois séries d'alliages les plus couramment spécifiées pour les applications de barres omnibus tubulaires en alliage d'aluminium sont les séries 1xxx, 6xxx et la moins courante 5xxx.

Alliage 1350 (Al 99,5 % — Série 1xxx)

L'alliage 1350-H14 ou H19 est la qualité stetard des conducteurs électriques. Il contient au minimum 99,5% d'aluminium et atteint une conductivité électrique d'environ 61% SIGC (Norme internationale de cuivre recuit). La résistance à la traction est modérée – généralement 95-130 MPa en fonction de l'état, ce qui limite son utilisation à des portées plus courtes ou à des applications où les charges structurelles sont modestes. Son principal avantage est une conductivité maximale par unité de section transversale, ce qui en fait l'alliage préféré lorsque la minimisation des pertes de résistance est l'objectif primordial de la conception.

Alliages 6061 et 6063 (Al-Mg-Si — Série 6xxx)

Les alliages de la série 6xxx représentent le groupe le plus largement utilisé pour les applications de barres omnibus structurelles. Alliage 6061-T6 offre une résistance à la traction de 260-310 MPa et une limite d'élasticité d'environ 240 à 276 MPa , tout en maintenant une conductivité électrique d'environ 43% SIGC . Alliage 6063-T6 offre une résistance légèrement inférieure (résistance à la traction ~ 205-240 MPa) mais une conductivité plus élevée (~ 53 % IACS) et une excellente extrudabilité, ce qui en fait le choix préféré pour les profils tubulaires complexes.

Dans la plupart des projets de barres omnibus de sous-station, le 6063-T6 offre l'équilibre le plus pratique entre performances électriques et capacité de charge mécanique. Il présente également une bonne soudabilité à l'aide des procédés MIG ou TIG, ce qui est essentiel pour les joints sur site et les boucles de dilatation.

Alliage 6101 (Al-Mg-Si — Structurel à haute conductivité)

L'alliage 6101-T61 ou T64 est spécifiquement développé pour les applications de conducteurs de bus électriques où une résistance mécanique et une conductivité supérieures à 55 % IACS sont requises. Il réalise 55 à 57 % SIGC avec une résistance à la traction d'environ 220-260 MPa . Cet alliage est fréquemment spécifié pour les systèmes de bus de générateur à courant élevé et les structures de bus de sous-station de grande capacité où ni la conductivité ni les performances structurelles ne peuvent être compromises de manière significative.

Courant nominal des barres omnibus tubulaires en aluminium : comment dimensionner correctement

Le courant nominal du jeu de barres tubulaires en aluminium est déterminé par la capacité du conducteur à dissiper la chaleur générée par les pertes résistives (I²R) sans dépasser la température maximale autorisée du conducteur - généralement 90°C pour les barres omnibus en aluminium à intensité continue conformément aux normes CEI 62271 et ANSI/IEEE.

La cote actuelle dépend des variables suivantes :

• Diamètre extérieur (OD) et épaisseur de paroi — définissant ensemble la section transversale et la surface pour la dissipation thermique
• Conductivité de l'alliage en %IACS
• Température ambiante (référence standard : 40°C pour CEI, 25°C pour IEEE )
• Rayonnement solaire (important pour les barres omnibus horizontales extérieures)
• Vitesse du vent (augmente le refroidissement par convection ; généralement supposé à 0,6 m/s à 1,0 m/s pour des évaluations extérieures conservatrices)
• L'orientation du conducteur (horizontale ou verticale affecte la convection naturelle)

À titre de référence pratique, le tableau ci-dessous fournit des valeurs nominales indicatives pour les barres omnibus tubulaires en aluminium 6063-T6 à une température ambiante de 40 °C, dans de l'air calme (conservateur), avec une température maximale du conducteur de 90 °C :

Ces valeurs sont indicatives. Effectuez toujours un calcul de la cote thermique spécifique au site en utilisant les données réelles de température ambiante, de coefficient d'absorption solaire, d'émissivité et de vitesse du vent pour l'emplacement du projet. Dans les zones de haute altitude au-dessus de 2 000 m, la densité de l'air diminue et le refroidissement par convection est réduit, ce qui nécessite un déclassement supplémentaire 5 à 10 % par 1 000 m au-dessus de 1 000 m d'altitude .

La tenue aux courants de court-circuit est tout aussi importante. Pour une sous-station de 110 kV avec un niveau de défaut système de 40 kA pendant 1 seconde , la section de conducteur requise basée sur le chauffage adiabatique doit être calculée pour garantir que la température ne dépasse pas la limite de tenue à court terme de l'alliage (généralement 200°C pour 6063-T6 ). En utilisant la formule adiabatique : A = je × √t / K , où K pour l'aluminium est d'environ 87 A·s^0,5/mm², un défaut de 40 kA / 1 s nécessite une section minimale d'environ 460 mm² — bien dans la gamme des profilés tubulaires standards mais un paramètre qui doit être vérifié explicitement.

Sélection dimensionnelle : diamètre extérieur, épaisseur de paroi et conception de portée

La sélection du diamètre extérieur et de l'épaisseur de paroi appropriés implique d'équilibrer trois exigences concurrentes : la capacité de transport de courant, la résistance mécanique sous charge de travée et la gestion des décharges corona à haute tension.

Considérations actuelles et effets sur la peau

Aux fréquences industrielles (50 ou 60 Hz), le courant alternatif a tendance à circuler préférentiellement près de la surface extérieure d'un conducteur : c'est l'effet de peau. La profondeur de peau de l'aluminium à 50 Hz est d'environ 11 mm . Cela signifie que pour un tube dont l'épaisseur de paroi est supérieure à environ 11 mm, la partie interne de la paroi contribue moins à la conduction du courant que la zone externe. Pour la plupart des diamètres de barres omnibus pratiques (OD 50 à 200 mm) avec des épaisseurs de paroi de 5 à 15 mm, l'impact de l'effet cutané est modéré mais doit être pris en compte dans les calculs de résistance, en particulier à des fréquences plus élevées ou avec un contenu harmonique important.

En pratique, cela signifie que l’augmentation du diamètre extérieur (plutôt que de l’épaisseur de la paroi) constitue le moyen le plus efficace d’augmenter la capacité de courant une fois que l’épaisseur de la paroi dépasse environ 8 à 10 mm. Un diamètre plus grand augmente également la surface disponible pour la dissipation thermique par convection.

Chargement mécanique

La barre omnibus doit supporter son propre poids, la charge du vent et, dans certaines régions, la charge d'accumulation de glace, sur toute la portée de conception, sans dépasser les limites de contrainte ou de déflexion admissibles. Le contrôle de conception critique est la contrainte de flexion maximale à mi-portée ou aux points de fixation des pinces.

Pour une travée horizontale simplement supportée, le moment de flexion maximal M = wL²/8, où w est la charge répartie par unité de longueur (N/m) et L est la longueur de la travée. La contrainte de flexion résultante σ = M × (OD/2) / I, où I est le deuxième moment d'aire de la section tubulaire. Pour 6063-T6 avec une limite d'élasticité d'environ 170 MPa , la contrainte admissible de conception est généralement fixée à 50 à 65 % du rendement , ce qui donne une limite admissible d'environ 85-110 MPa .

Par exemple, un tube 6063-T6 de 100 mm de diamètre extérieur × 8 mm de paroi sur une portée de 10 mètres avec une charge de vent répartie de 300 N/m et un poids propre d'environ 19,2 N/m subirait une charge répartie combinée d’environ 320 N/m. La contrainte de flexion à mi-portée qui en résulte se calcule à environ 62 MPa — confortablement dans la plage admissible, confirmant que la portée est structurellement acceptable.

Décharge corona et diamètre minimum du conducteur

À des tensions supérieures à environ 66 kV, le gradient du champ électrique à la surface du conducteur devient une contrainte de conception. Une décharge corona se produit lorsque le champ électrique de surface dépasse environ 1 500 kV/m (crête) dans l'air au niveau de la mer. L'augmentation du diamètre extérieur du conducteur réduit le gradient de champ de surface et augmente la tension d'apparition de l'effet corona.

Pour un système de 220 kV avec une tension phase-terre d'environ 127 kV (RMS), un diamètre extérieur minimum du conducteur d'environ 80-100 mm est généralement nécessaire pour maintenir les performances corona dans des limites acceptables. À 500 kV, les valeurs OD de 120-180 mm sont typiques. C'est pourquoi le diamètre extérieur des barres omnibus haute tension est souvent déterminé par les exigences corona plutôt que par le seul courant nominal.

Options de traitement de surface et de protection contre la corrosion

L'état de surface d'une barre omnibus tubulaire en alliage d'aluminium affecte à la fois sa résistance à la corrosion à long terme et les performances électriques des joints boulonnés ou serrés. Comprendre les options de traitement disponibles aide à faire correspondre les spécifications à l'environnement d'installation.

Finition du moulin (tel qu'extrudé)

La plupart des barres omnibus tubulaires en aluminium sont fournies avec une finition usinée : une surface extrudée naturelle avec une fine couche d'oxyde natif. Ceci est adéquat pour les environnements intérieurs non industriels avec une humidité modérée. La surface doit être nettoyée et un composé à joints de contact appliqué sur toutes les connexions boulonnées pour éviter la corrosion galvanique et réduire la résistance de contact.

Anodisation

L'anodisation dure produit une couche d'oxyde de 25 à 100 µm épaisseur, améliorant considérablement la résistance à l’abrasion, à la corrosion par piqûre et aux attaques atmosphériques. Il s'agit du traitement de surface préféré pour les environnements côtiers (catégories de corrosion marine C4-C5 selon la norme ISO 9223) et pour les installations dans l'atmosphère des usines chimiques. Notez que les surfaces anodisées au niveau des zones de contact doivent être abrasées ou masquées avant l'anodisation pour maintenir une faible résistance de contact au niveau des joints.

Placage d'étain ou d'argent aux zones de contact

Au niveau des zones de contact des joints boulonnés, un étamage (généralement 10–25 µm ) ou argenture ( 5 à 15 µm ) est fréquemment spécifié pour empêcher l'accumulation d'oxyde d'aluminium et garantir un contact électrique stable à faible résistance pendant toute la durée de vie. Le placage d'argent offre une résistance de contact plus faible et plus stable, mais à un coût plus élevé ; l’étamage est largement utilisé comme alternative pratique et économique.

Revêtements de peinture

Dans certains projets industriels, le corps de la barre omnibus tubulaire (à l'exclusion des zones de contact) est recouvert d'un apprêt époxy et d'un système de finition polyuréthane. Ceci est courant dans les applications pétrochimiques ou offshore où un environnement de catégorie de corrosion C5-M est attendu. L'épaisseur du revêtement est généralement 80-120 µm DFT (épaisseur du film sec) par couche pour un système bicouche.

Expansion thermique et conception de connexion flexible

L'aluminium a un coefficient de dilatation thermique d'environ 23 × 10⁻⁶ /°C — environ 40 % plus élevé que l'acier. Sur une portée de barre omnibus de 15 mètres, un changement de température de 60 °C (du minimum hivernal au maximum été à pleine charge) produit une expansion linéaire d'environ 20,7 millimètres . Si cette expansion n'est pas compensée par des joints de dilatation flexibles ou des supports de serrage coulissants, la contrainte de compression qui en résulte peut provoquer un flambage, des dommages aux colliers ou une défaillance de l'isolant.

La pratique standard consiste à installer un joint de dilatation flexible – généralement un connecteur flexible en aluminium laminé ou un raccord de dilatation à soufflet – à des intervalles n'excédant pas 30 à 40 mètres sur les longues lignes droites de bus et à chaque point où le bus change de direction ou se connecte aux terminaux d'équipement. Des boucles d'expansion formées à partir de sections de tubes courbées sont également utilisées là où l'espace le permet, fournissant la capacité de mouvement axial requise tout en maintenant la continuité du conducteur.

Au niveau des connexions des bornes de l'équipement, telles que les traversées de transformateur, les bornes de disjoncteur ou les plots de sectionneur, un connecteur flexible doit toujours être utilisé pour découpler les mouvements thermiques des barres omnibus des forces aux bornes de l'équipement. La plupart des fabricants de transformateurs et d'appareillages de commutation spécifient une force aux bornes maximale autorisée, généralement de l'ordre de Force radiale de 300 à 800 N , qu'une connexion de barre omnibus rigide dépasserait facilement pendant le cycle thermique.

Sélection du matériel de serrage et de support

Les performances d'un système de barres omnibus tubulaires en alliage d'aluminium dépendent autant de la qualité et de la sélection correcte du matériel de support que du conducteur lui-même. Une mauvaise conception des pinces est l’une des principales causes de défaillance par fatigue vibratoire au niveau des points d’appui.

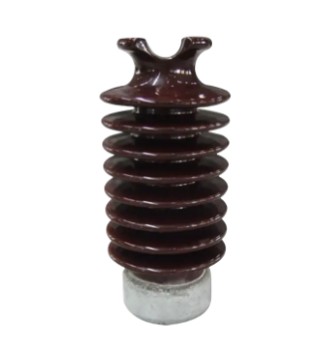

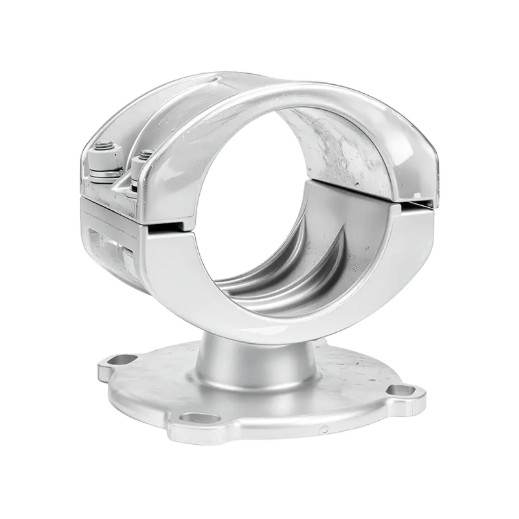

Pinces fixes ou coulissantes

Des pinces fixes fixent la barre omnibus de manière rigide en un ou plusieurs points de la travée, généralement au milieu d'une longue longueur, tandis que des pinces coulissantes ou à expansion sur tous les autres points de support permettent au conducteur de se déplacer axialement. Une disposition typique pour un trajet de bus de 30 mètres utilise une pince fixe au centre et des pinces coulissantes à chaque extrémité et sur tous les supports intermédiaires. Cet agencement contrôle symétriquement le mouvement de dilatation thermique et empêche le flambage.

Compatibilité des matériaux de serrage

Les corps de serrage en contact direct avec les barres omnibus en aluminium doivent être fabriqués en alliage d'aluminium (de préférence de la même série d'alliages) ou en fonte convenablement revêtue pour éviter la corrosion galvanique bimétallique. Des fixations en acier inoxydable avec des rondelles isolantes ou un composé antigalvanique sont recommandées là où la quincaillerie ferreuse entre en contact avec l'aluminium.

Amortisseurs de vibrations

Vibration éolienne - la vibration résonante induite par un vent constant à de faibles vitesses de 1 à 7 m/s — peut provoquer des fissures de fatigue aux points de fixation des pinces après 10⁷ à 10⁹ cycles de chargement . Pour les portées de barres omnibus dépassant 8 mètres dans les emplacements extérieurs exposés, des amortisseurs de vibrations de type stockbridge ou des manchons amortisseurs en élastomère doivent être spécifiés. Ceux-ci sont généralement installés à l'intérieur 0,5 à 1,0 mètre de chaque pince de support.

Normes et exigences de test pour les barres omnibus tubulaires en aluminium

Le respect des normes reconnues garantit que la barre omnibus tubulaire en alliage d'aluminium que vous spécifiez a été produite et testée selon des seuils de qualité définis. Les normes suivantes sont les plus pertinentes :

• CEI 60105 — Aluminium et alliages d'aluminium: produits corroyés à usage électrique. Couvre la composition chimique, les propriétés mécaniques et les exigences de conductivité pour les alliages des séries 1350 et 6xxx utilisés dans les conducteurs de barres omnibus.
• ASTMB241/B241M — Spécification standard pour les tubes sans soudure en aluminium et en alliage d'aluminium et les tubes extrudés sans soudure. Largement référencé pour les tolérances dimensionnelles, les propriétés de traction et la composition de l'alliage des produits tubulaires 6061 et 6063.
• EN 755-2 / EN 754-2 — Normes européennes pour les tubes ronds et étirés en alliages d'aluminium extrudés, spécifiant les propriétés mécaniques des alliages 6063 et 6061 dans différents états.
• GB/T 5585.2 — Norme nationale chinoise pour les barres omnibus en aluminium et en alliage d'aluminium à des fins électriques. Pertinent pour les projets en Chine et pour les produits provenant de fournisseurs chinois de barres omnibus tubulaires en aluminium.
• CEI 62271-1 — Spécifications communes pour les appareillages de commutation et de commande à haute tension. Régit les exigences en matière d'échauffement, de tenue aux courts-circuits et de performances diélectriques pour les systèmes de barres omnibus dans les ensembles d'appareillage de commutation.
• Norme IEEE 605 — Guide IEEE pour la conception de bus dans les sous-stations isolées dans l'air. Fournit une méthodologie complète pour le courant nominal, la conception mécanique et les calculs de force de court-circuit pour les installations de barres omnibus extérieures.

Lorsque vous demandez des devis à un fournisseur de barres omnibus tubulaires en aluminium, précisez quelle norme régit les propriétés des matériaux, les tolérances dimensionnelles et la certification des tests. Demandez des certificats de test en usine (MTC) qui confirment la composition chimique et les propriétés mécaniques du lot de production spécifique, et non les données génériques du catalogue.

Ce qu'il faut évaluer lors de la sélection d'un fournisseur de barres omnibus tubulaires en aluminium

Les décisions d’achat de systèmes de barres omnibus tubulaires en alliage d’aluminium impliquent bien plus que la simple comparaison des spécifications du catalogue. Un fournisseur techniquement compétent et dont la qualité est assurée réduit les risques du projet tout au long des phases de conception, de fabrication, de livraison et d'installation.

Capacité d'extrusion et de fabrication

Un fournisseur compétent de barres omnibus tubulaires en aluminium doit exploiter ou avoir un accès direct à des presses d'extrusion capables de produire la plage de diamètre extérieur requise - généralement 40 mm à 300 mm de diamètre extérieur pour les applications de sous-stations. Vérifiez que le fournisseur peut respecter les tolérances dimensionnelles spécifiées par votre conception : généralement ±0,5 % sur la DO and ±5% sur l'épaisseur de paroi pour les tolérances standard EN ou ASTM, ou des tolérances plus strictes pour les applications d'appareillage de commutation de précision.

Transformation à valeur ajoutée

De nombreux projets de sous-stations nécessitent des barres omnibus livrées prédécoupées à la longueur souhaitée, avec des trous de boulons percés ou poinçonnés, des faces d'extrémité usinées et des zones de contact plaquées. Confirmez si le fournisseur fournit ces services à valeur ajoutée en interne ou les sous-traite, car la sous-traitance ajoute des délais de livraison et des lacunes potentielles en matière de contrôle qualité. Les capacités internes d’usinage CNC, de perçage et de placage constituent un différenciateur significatif.

Traçabilité des matériaux

La traçabilité complète des matériaux — depuis l'indice de fusion des billettes jusqu'au cycle d'extrusion, au traitement thermique et à l'inspection finale — est une exigence pour les projets de services publics et de production d'électricité. Le fournisseur doit être en mesure de fournir le numéro de chauffe, la certification de l'alliage, la désignation de trempe et les résultats des tests mécaniques traçables au produit spécifique expédié. Ceci est particulièrement important pour les projets soumis à une inspection par un tiers ou à un examen par un ingénieur propriétaire.

Gestion de la qualité et certification tierce

La certification ISO 9001 est une attente de base pour un fournisseur crédible de barres omnibus tubulaires en aluminium. Pour les projets nucléaires, offshore ou adjacents à la défense, des exigences supplémentaires en matière de système qualité (par exemple, ISO 3834 pour la qualité du soudage, NADCAP pour le traitement de surface) peuvent être applicables. Demandez des preuves d’audits tiers et demandez des références clients provenant de projets de sous-stations ou de transport comparables.

Délai et emballage

Les profilés standard (OD 50–150 mm en 6063-T6) sont généralement disponibles avec des délais de livraison de 2 à 6 semaines auprès des fournisseurs stockeurs. Les diamètres personnalisés, les qualités d'alliage ou les composants fortement traités peuvent nécessiter 8 à 16 semaines dès la passation de la commande. Confirmez les exigences en matière d'emballage à l'exportation : les barres omnibus de plus de 6 mètres de longueur nécessitent des caisses en bois ou des supports en acier personnalisés pour éviter les dommages causés par le transport, et l'expérience du fournisseur en matière de documentation d'expédition internationale mérite d'être vérifiée pour les projets transfrontaliers.

Meilleures pratiques d'installation pour une fiabilité à long terme

Même une barre omnibus tubulaire en alliage d'aluminium correctement spécifiée peut sous-performer ou tomber en panne prématurément si les pratiques d'installation sont inadéquates. Les points suivants résument les exigences d'installation les plus critiques.

• Préparation conjointe : Sur toutes les surfaces de contact boulonnées, nettoyez l'aluminium jusqu'au métal brillant avec une brosse métallique en acier inoxydable immédiatement avant l'assemblage. Appliquez un composé à joints conducteur (contenant des particules de zinc ou similaire) sur les deux surfaces de contact avant le boulonnage. Ne laissez pas les surfaces nettoyées exposées pendant plus de 30 minutes environ avant de terminer le joint.
• Couple de serrage des boulons : Utilisez des rondelles élastiques Belleville (rondelles élastiques à disque) sous les têtes de boulons et les écrous de toutes les connexions boulonnées aluminium-aluminium. L'aluminium flue sous une charge de compression soutenue, ce qui entraîne une diminution de la force de serrage des joints boulonnés au fil du temps. Les rondelles Belleville compensent ce relâchement et maintiennent une pression de contact adéquate. Suivez le programme de couple spécifié par le fabricant de la pince ou du connecteur - généralement 30 à 60 Nm pour les boulons M12 dans les joints aluminium-aluminium.
• Alignement : Assurez-vous que les segments de la barre omnibus sont correctement alignés avant de serrer les pinces de support. Désalignement latéral de plus de 2 à 3 mm au niveau des articulations, cela introduit des concentrations de contraintes de flexion qui réduisent la durée de vie en fatigue sous le vent et les charges électromagnétiques de court-circuit.
• Joints soudés : Lorsque le soudage sur site est effectué (par exemple pour des boucles d'expansion ou des joints en T), utilisez le procédé MIG ou TIG avec le fil d'apport ER4043 ou ER5356 en fonction de l'alliage de base. Le traitement thermique après soudage n'est généralement pas requis pour les joints de barres omnibus 6063 ou 6061, mais la zone affectée thermiquement connaîtra une réduction locale de la résistance à la traction d'environ 30 à 40 % par rapport à l'état T6 — cela doit être pris en compte dans la conception mécanique.
• Inspection après installation : Effectuer une étude thermographique de tous les joints boulonnés sous charge dans les limites 3 mois de mise en service pour identifier les joints à haute résistance avant qu'ils ne deviennent un problème de service. Répéter à des intervalles ne dépassant pas 3 ans pour les systèmes de barres omnibus de distribution critiques.
