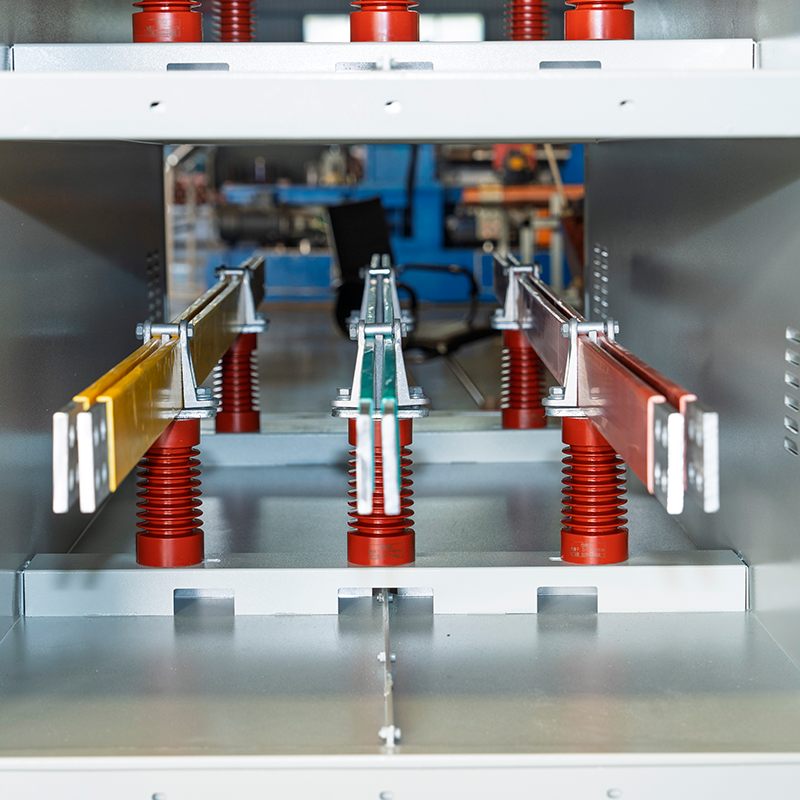

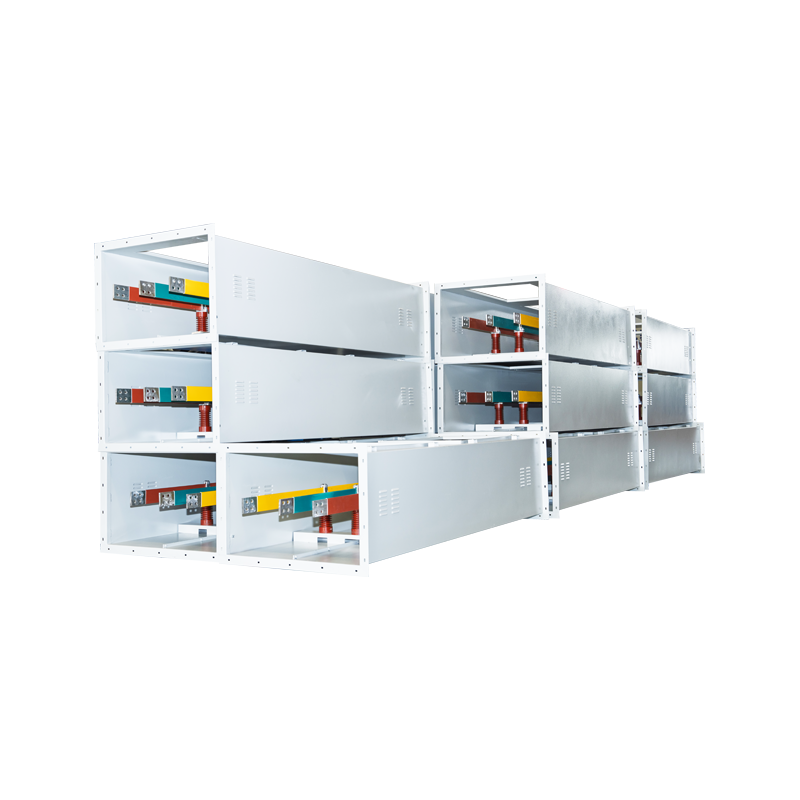

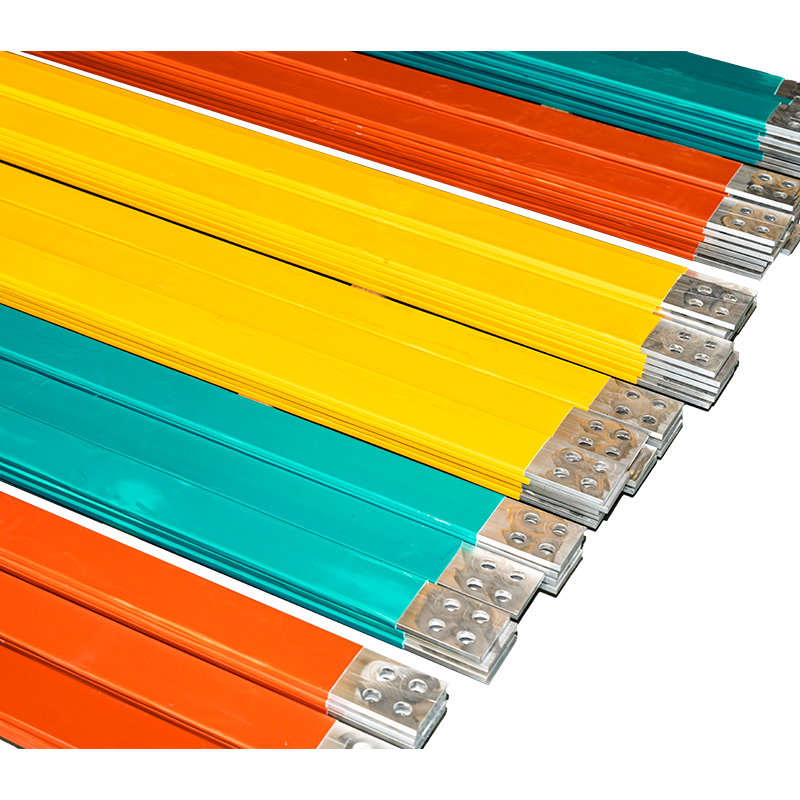

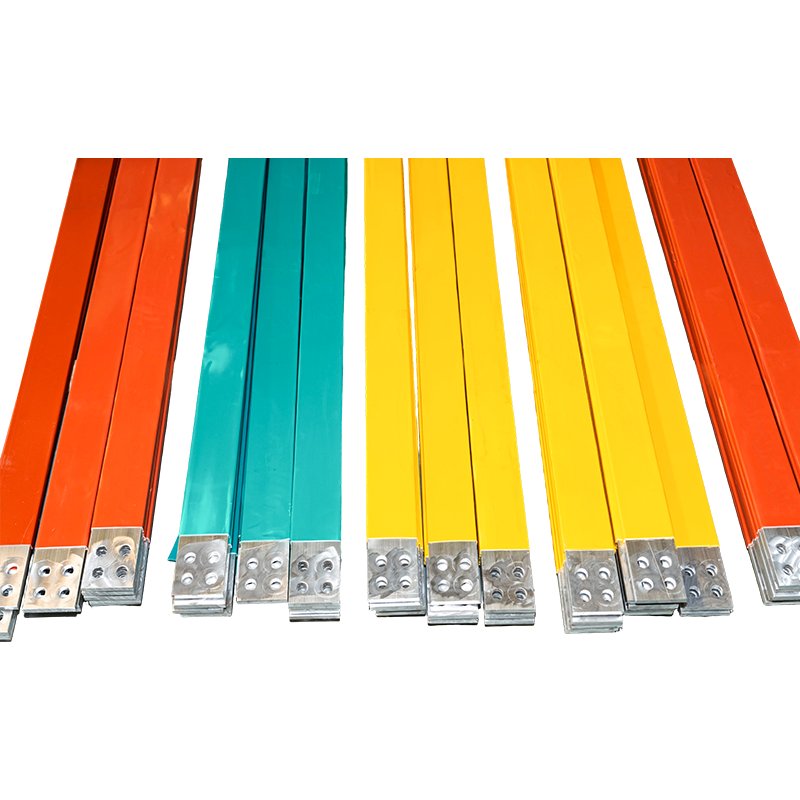

Système de canalisations omnibus haute et basse tension

Le système de canalisations omnibus haute et basse tension est l’un des types de produits de canalisations omnibus, conçu avec une structure à enveloppe commune. Il a été désigné comme produit de choix pour les approvisionnements dans de nombreux projets d’ingénierie. Par exemple, il a été appliqué et acheté dans des projets tels que la rénovation du transformateur principal du parc éolien Huaneng Shenchi Taipingzhuang réalisée par Shanxi Longlintai Power Installation Engineering Co., Ltd. et le projet d’extension de la centrale thermique de Jinjiang entrepris par Shandong Electric Power Construction No.3 Engineering Co., Ltd. Ce produit appartient à la catégorie des canalisations omnibus entièrement isolées.

Contactez-nous +
PRÉV：Canalisation omnibus compacte à haute densité SUIVANT：Canalisation omnibus électrique
  • Détails du produit
  • Caractéristiques
  • Contactez-nous

Advantages techniques

Adopte une conception structurelle compacte commune.

Est appliqué en tant que produit désigné pour les approvisionnements dans des projets d’ingénierie pratiques.

Appartient à la catégorie des canalisations omnibus entièrement isolées.

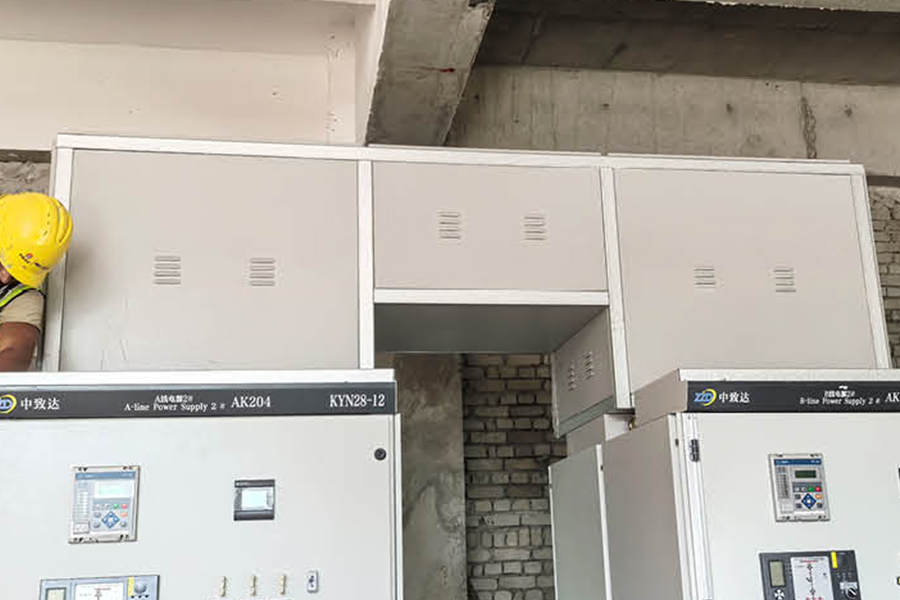

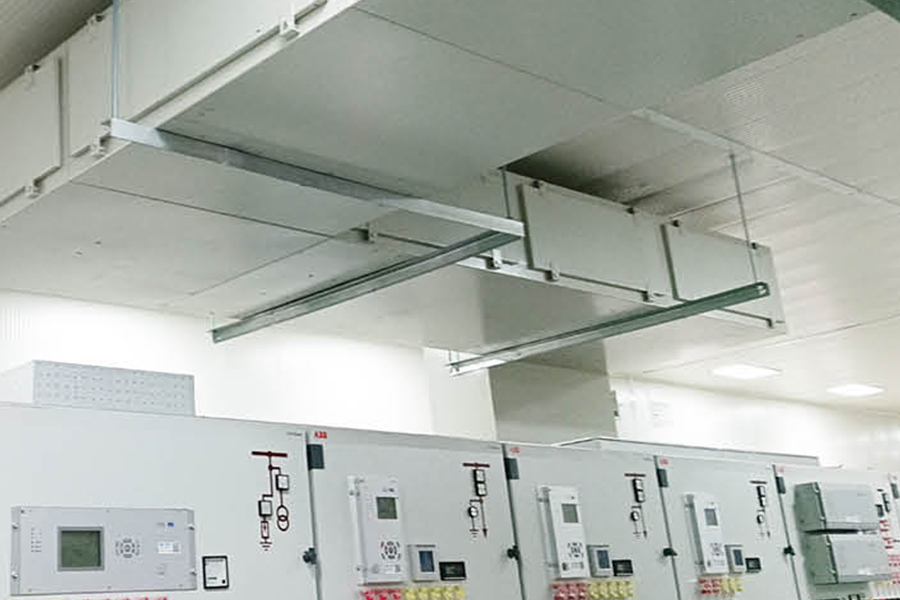

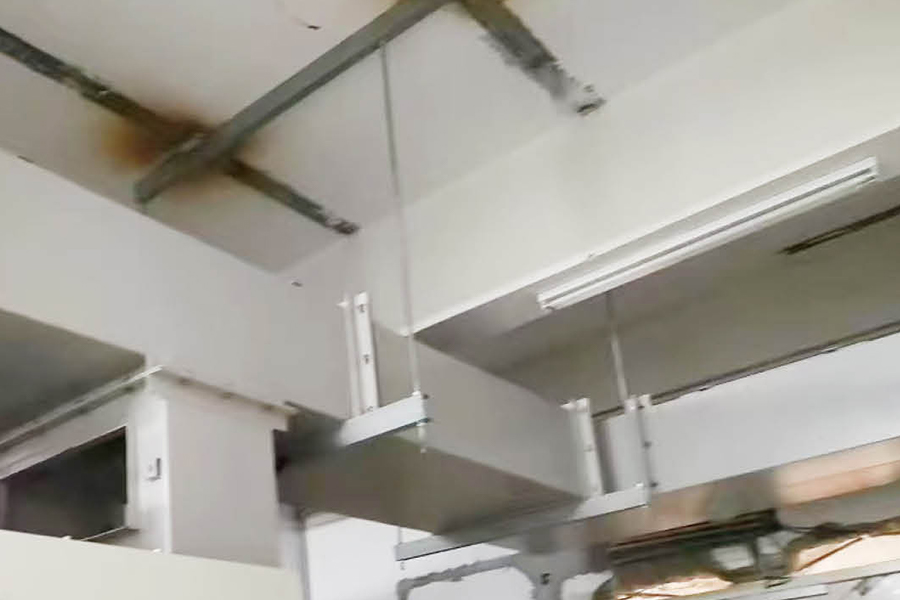

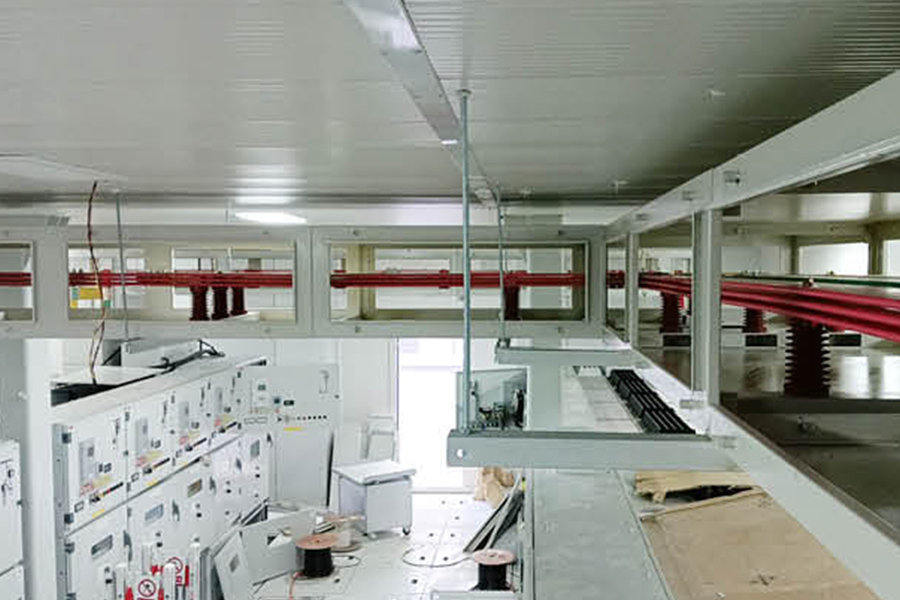

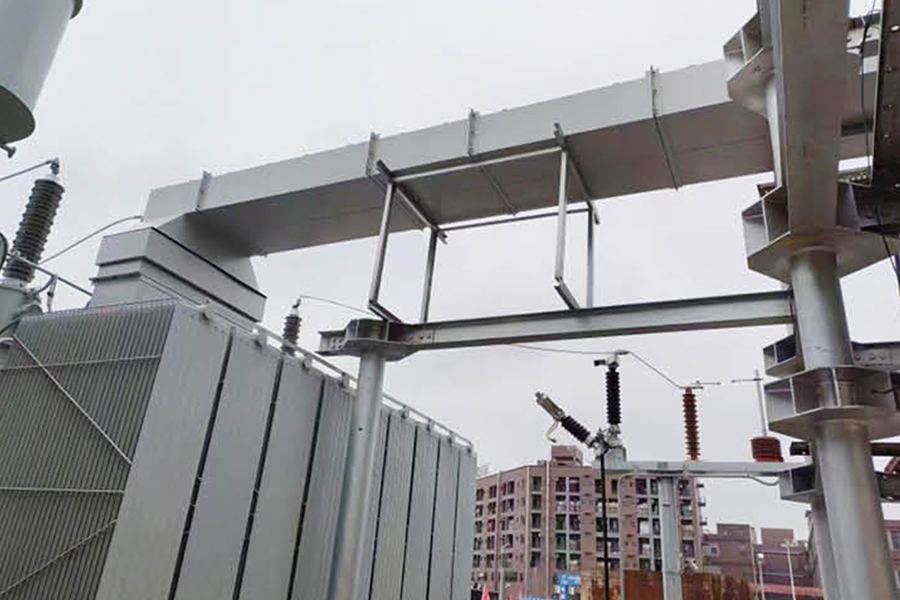

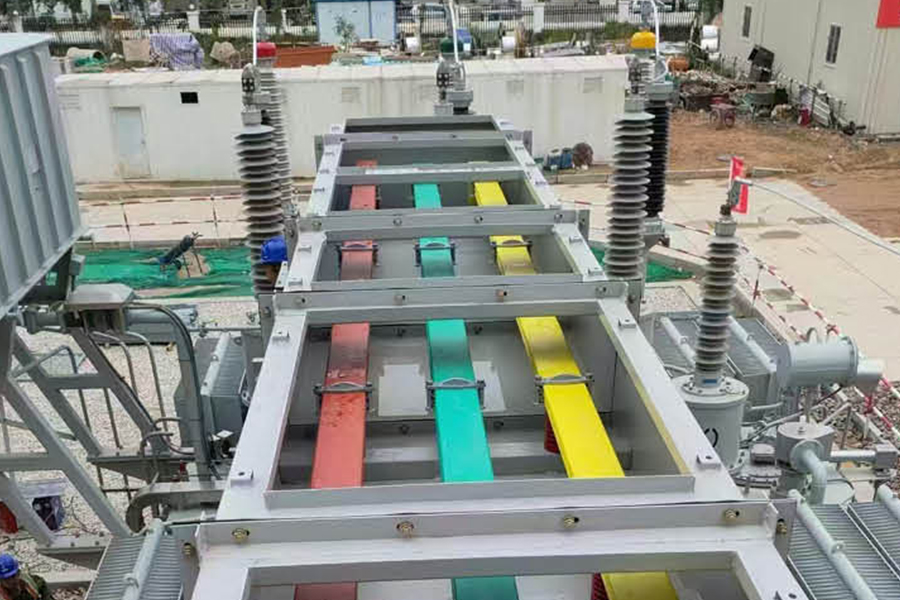

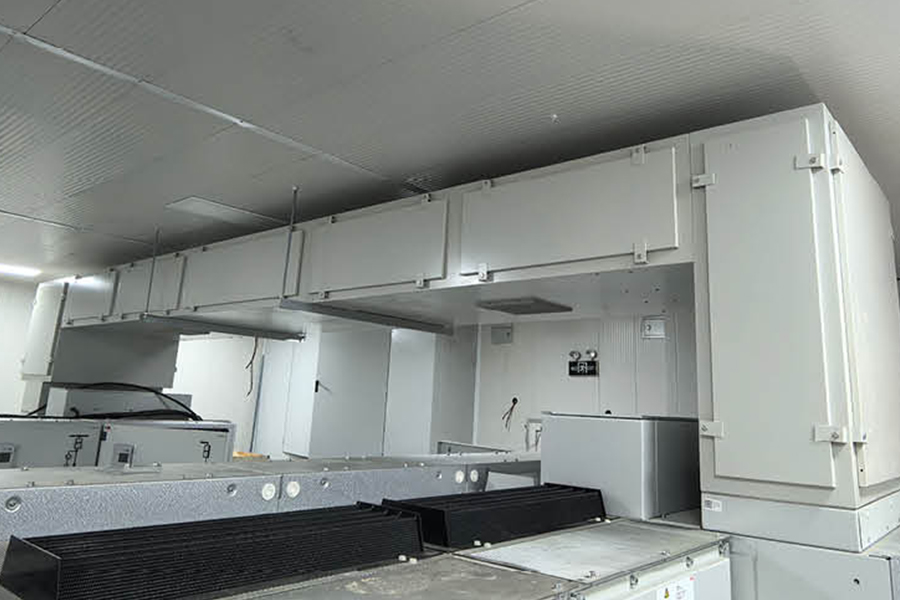

Cas d'application du produit



Caractéristiques

Analyse par scénario basée sur les applications industrielles : À partir d’études de cas documentées telles que les rénovations de parcs éoliens et les projets d’extension de centrales thermiques, le Système de canalisations omnibus haute et basse tension est principalement utilisé dans des scénarios de distribution centralisée côté source d’énergie et dans des postes utilisateurs de forte capacité. Il joue un rôle clé dans des applications telles que le raccordement du côté basse tension des transformateurs principaux dans les centrales électriques et l’interconnexion des barres omnibus de différents niveaux de tension au sein des postes de transformation industriels. Sa conception à enveloppe commune est particulièrement adaptée aux projets de rénovation et d’extension soumis à des contraintes d’espace.

Déduction rationnelle basée sur la logique technique : En s’appuyant sur le cadre technique mature des barres omnibus tubulaires isolées décrit dans la documentation, le Système de canalisations omnibus haute et basse tension peut utiliser des conducteurs en tube de cuivre ou en profilé de cuivre, associés à des systèmes de moulage époxy ou d’isolation gazeuse. L’enveloppe adopte une conception étanche avec un degré de protection au moins égal à IP54. Sa structure modulaire et son mode de connexion enfichable permettent une installation rapide et une extension flexible, reflétant la tendance d’intégration et de normalisation de la technologie moderne des canalisations omnibus.

Explication inférée basée sur les performances et avantages : Grâce à sa conception entièrement isolée, le Système de canalisations omnibus haute et basse tension élimine fondamentalement le risque de courts-circuits interphasés. La structure à enveloppe commune réduit l’emprise au sol tout en assurant une protection unifiée et une gestion centralisée. Les composants modulaires préfabriqués en usine diminuent significativement la complexité de l’installation sur site et les délais de construction. La conception étanche minimise les besoins de maintenance, et sa haute fiabilité et adaptabilité le rendent particulièrement adapté aux environnements industriels sévères et aux scénarios de fonctionnement continu à long terme.

Produits recommandés

À propos
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.

Fondée en juin 2018, Jiangsu Wopeng Power Technology Co., Ltd. s’est rapidement développée pour devenir une entreprise de haute technologie spécialisée dans le domaine des systèmes de barres omnibus haute et basse tension.

Nous regroupons une équipe professionnelle composée d’experts du secteur, de personnels techniques et d’ingénieurs seniors, ainsi que de spécialistes de production expérimentés, œuvrant depuis de nombreuses années dans la technologie des équipements électriques.

Nos principaux produits incluent les barres omnibus tubulaires cuivre-aluminium, les barres omnibus tubulaires pour éoliennes, les barres omnibus intensives (compactes) et les systèmes de lignes de contact glissant. Nous nous concentrons sur la recherche, le développement et la fabrication des barres omnibus tubulaires fermées entièrement isolées de 0,4 kV à 35 kV et des systèmes de canalisations omnibus coulées en résine basse tension, fournissant des circuits de transmission d’énergie fiables pour les centrales électriques, les postes électriques, les parcs éoliens, le transport ferroviaire et les installations industrielles.

Certificat d'honneur
  • Licence commerciale
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
Actualités
Connaissance De L'industrie Des Barre omnibus moyenne et basse tension

1. Qu'est-ce qu'une barre omnibus moyenne et basse tension ?

A barre omnibus moyenne et basse tension est un conducteur métallique utilisé pour distribuer efficacement l’énergie électrique dans les systèmes électriques. Il est généralement fabriqué à partir de cuivre ou aluminium , offrant une conductivité et une résistance mécanique élevées. En génie électrique, basse tension (BT) les systèmes font référence à des tensions allant jusqu'à 1 000 V CA , tandis que moyenne tension (MT) les systèmes vont de 1kV à 36kV .

Les barres omnibus servent de points de distribution centralisés, connectant les sources d'énergie entrantes telles que les transformateurs ou les générateurs à plusieurs circuits sortants. Par rapport aux systèmes de câbles traditionnels, les jeux de barres fournissent impédance inférieure, fiabilité améliorée et maintenance simplifiée , ce qui les rend largement utilisés dans les installations industrielles, les bâtiments commerciaux, les sous-stations et les systèmes d'énergie renouvelable.

2. Principales différences entre les jeux de barres moyenne tension et basse tension

(1) Exigences de tension et d'isolation

Les jeux de barres basse tension reposent généralement sur isolation de l'air, manchons thermorétractables ou boîtiers moulés avec des indices de protection de IP20 à IP66. En revanche, les jeux de barres moyenne tension nécessitent systèmes d'isolation avancés tels que le moulage en résine époxy ou les boîtiers isolés au gaz pour résister à des contraintes électriques élevées et à des tensions de choc jusqu'à 170kV .

(2) Capacité actuelle et performances thermiques

Les jeux de barres BT fonctionnent généralement dans 100A à 6300A et comptez sur le refroidissement naturel de l’air. Les jeux de barres MT gèrent généralement 630A à 5000A , mais nécessitent une conception thermique améliorée pour gérer à la fois la charge de courant et les contraintes du champ électrique, souvent en utilisant des configurations tubulaires ou isolées.

(3) Scénarios d'application

Les systèmes BT sont couramment utilisés dans centres de données, bâtiments commerciaux et installations de fabrication , tandis que MV busbars are critical in sous-stations, parcs éoliens, centrales électriques et systèmes industriels lourds , où la stabilité du système et la tolérance aux pannes sont essentielles.

Comparaison : jeu de barres basse tension et moyenne tension
Paramètre Basse tension (BT) Moyenne Tension (MT)
Plage de tension ≤ 1 kV 1 à 36 kV
Type d'isolation Air / moulé Isolation époxy/gaz
Plage actuelle 100-6 300 A 630-5 000 A
Applications Bâtiments, usines Sous-stations, systèmes énergétiques

3. Considérations de conception

Une conception appropriée des systèmes de jeux de barres est essentielle pour garantir les performances, la sécurité et l’efficacité à long terme. Les facteurs clés incluent la sélection des matériaux, la qualité de l’isolation et la gestion thermique.

  • Sélection des matériaux : Le cuivre offre une conductivité élevée (~ 98 % IACS), tandis que l'aluminium offre une solution plus légère et plus rentable .
  • Système d'isolation : Les systèmes MT utilisent généralement une isolation époxy pour rigidité diélectrique élevée et résistance environnementale .
  • Augmentation de la température : Doit être conforme aux normes, généralement jusqu'à 105°C aux joints .
  • Résistance aux courts-circuits : Les systèmes doivent résister Courants de défaut de 50 kA à 100 kA sans déformation.

(1) Meilleures pratiques de conception basse tension

La conception des jeux de barres BT vise à minimiser la résistance, à optimiser l'espacement des phases et à assurer une distribution uniforme du courant. Pour les systèmes à courant élevé, les conducteurs laminés ou tubulaires contribuent à réduire les effets de peau et de proximité.

(2) Sélection d'un fournisseur fiable

Un fournisseur professionnel doit fournir Rapports de test conformes à la CEI, certification ISO et assistance technique . Une forte capacité de fabrication garantit une qualité constante et des performances fiables.

4. Foire aux questions (FAQ)

Q1 : Quelle est la durée de vie ?

Un système bien conçu peut fonctionner pendant 30 à 40 ans avec un minimum d'entretien.

Q2 : L’aluminium peut-il remplacer le cuivre ?

Oui, mais nécessite Section transversale 50 à 60 % plus grande pour atteindre des performances équivalentes.

Q3 : Comment garantir la qualité des fournisseurs ?

Vérifier certifications, rapports de tests et expérience de projet .

Q4 : Avantages des barres omnibus en résine moulée ?

Entièrement isolé, étanche et sans entretien , idéal pour les environnements difficiles.

Q5 : Limites de température ?

Généralement Augmentation de 70K pour les conducteurs et jusqu'à 105°C aux joints .

Comprendre les jeux de barres moyenne et basse tension aide les ingénieurs à réaliser distribution d'énergie efficace, sûre et rentable dans les systèmes électriques modernes.
