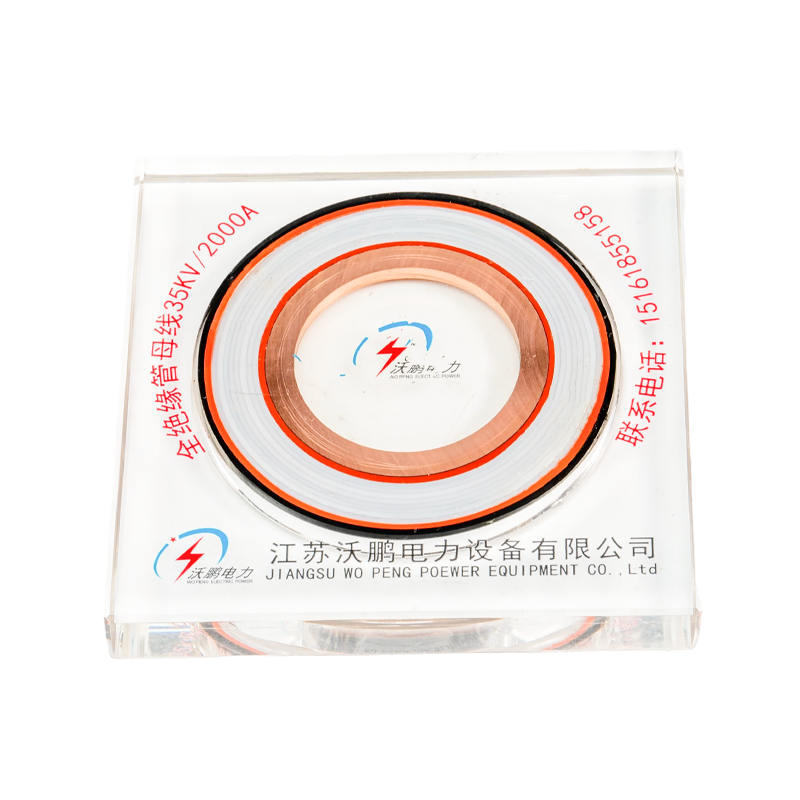

La barre omnibus tubulaire WOPENG PTFE est spécialement conçue pour les environnements extrêmes. Son isolation principale utilise un enroulement mécanique précis d'un film de polytétrafluoroéthylène (PTFE), avec de l'huile de silicone appliquée entre les couches pour former un isolant continu dense et sans gaz. Le produit intègre pas moins de 5 écrans capacitifs (dont un écran zéro, un écran de classement et un écran de mise à la terre) et est équipé d'extenseurs de fluage en caoutchouc de silicone pour obtenir une distribution optimisée du champ électrique et des performances de fluage améliorées. Il offre une excellente résistance à la corrosion et une tolérance supérieure aux hautes/basses températures, avec une plage de températures de fonctionnement de -60°C à 250°C et un indice de protection atteignant IP68.
Avantages techniques
Résistance à la température : Plage de température de fonctionnement de -60°C à 250°C.
Résistance à la corrosion : Résistant aux acides, aux alcalis, aux embruns salés et aux solvants organiques.
Propriétés lubrifiantes : Coefficient de frottement extrêmement faible de la barre omnibus tubulaire en PTFE, réduisant les contraintes mécaniques.
Résistance diélectrique élevée : faible constante diélectrique, perte diélectrique minimale et performances d'isolation stables.

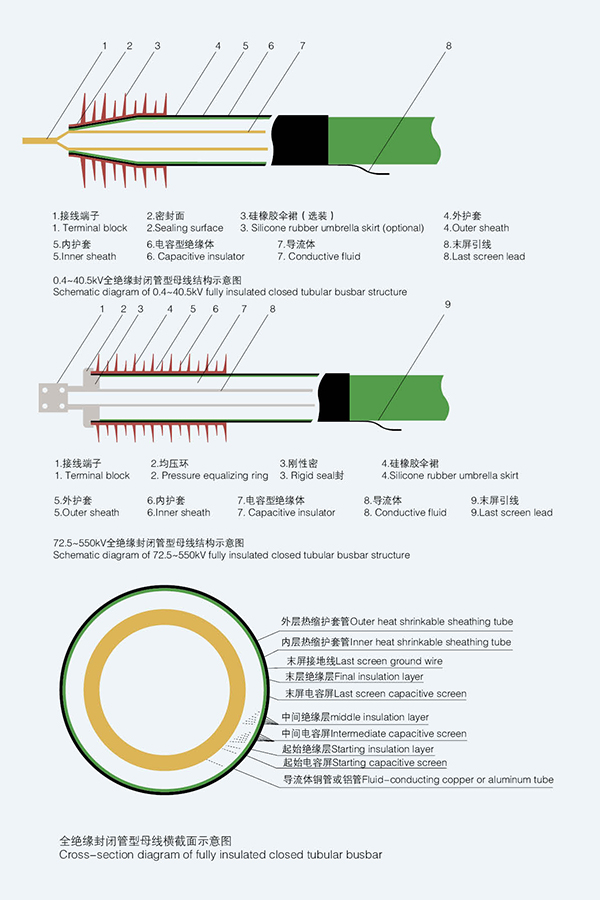

| Schéma de structure d'un jeu de barres de tubes isolés (procédé polytétraoxyéthylène) |
 |

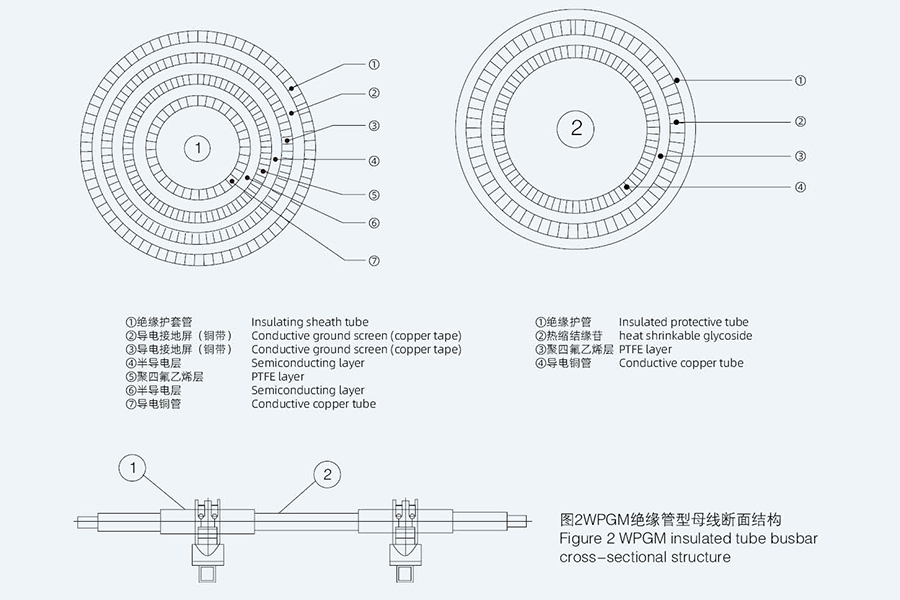

| La structure en coupe transversale du jeu de barres du tube isolé GM est illustrée à la figure 2.Modèle : GMn/n |
 |
 |
 |

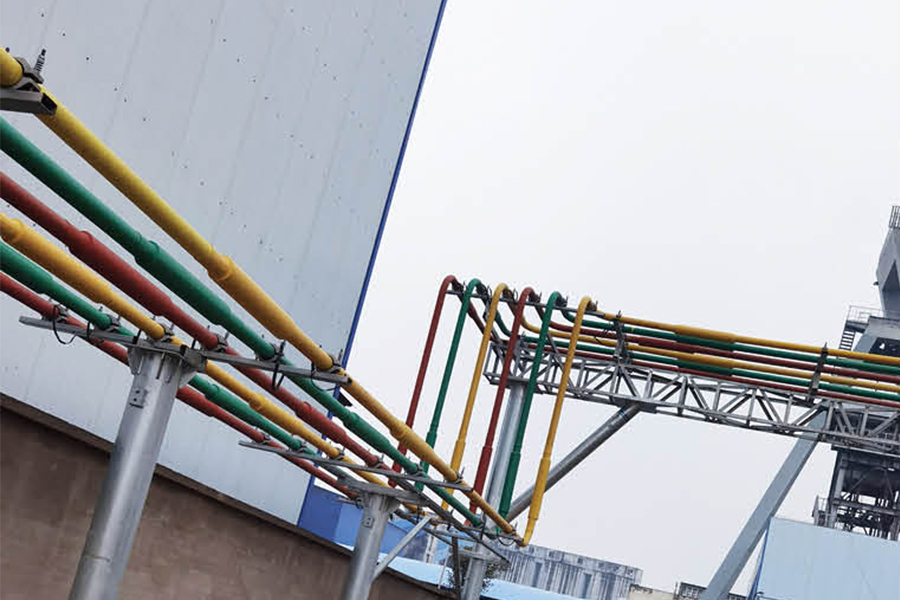

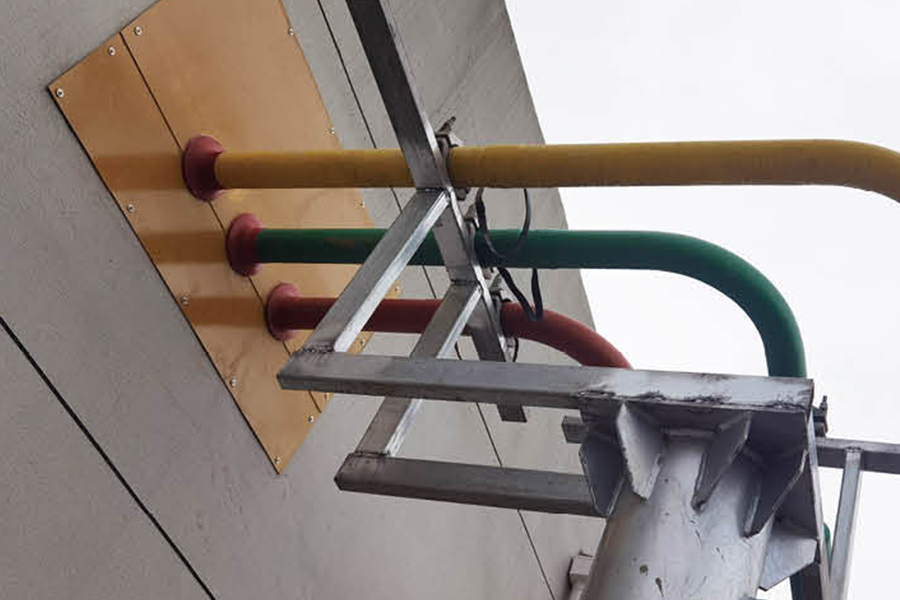

| Solutions d'application typiques pour barres omnibus tubulaires isolées |
| Méthode 1 : Connecter le transformateur principal à la salle de contrôle Il s’agit de la méthode la plus courante d’application de barres omnibus tubulaires. Le jeu de barres est directement connecté des bornes basse tension du transformateur principal au bornes de l'armoire de commutation dans la salle de contrôle. Principaux avantages : Convient aux courants importants. Le câblage est clair et beau, et peut être entièrement isolé ou semi-isolé. |
 |
| Méthode 2 : Le jeu de barres est acheminé à travers une tranchée de câbles ou une mezzanine de câbles La figure ci-dessous est une autre manière courante d’appliquer des barres omnibus tubulaires. Les barres omnibus peuvent être connectées aux armoires de commutation via des tranchées de câbles souterraines ou des mezzanines de câbles, et peuvent également être utilisées pour les connexions entre les armoires de commutation. Ce jeu de barres est entièrement isolé et est particulièrement adapté aux situations où le câblage est difficile. |
 |
| Méthode 3 : Les barres omnibus tubulaires sont acheminées à travers des tranchées de câbles ou des mezzanines de câbles Cette méthode est la méthode de connexion par câble supérieur de l'armoire de commutation. Il peut également être connecté via la mezzanine du câble et la connexion du câble inférieur méthode. Les utilisateurs peuvent choisir en fonction de la situation réelle. Le type de jeu de barres est entièrement isolé. |
 |
| Méthode 4 : Système de surveillance CNC à bus tubulaire Notre société le développe elle-même et met en œuvre une surveillance intelligente sans pilote de plusieurs données techniques du bus tubulaire. |
 |
| Jeu de barres à tubes isolés |
 |
Défis techniques
Contrôle du processus d'enroulement : exigence d'uniformité de tension intercouche comprise entre ±2 %, avec assistance ultrasonique nécessaire pour le contrôle des bulles.
Adhérence intercouche : la faible énergie de surface de la barre omnibus tubulaire en PTFE entraîne une faible liaison intercouche, nécessitant des agents de traitement spéciaux.
Coût élevé : le matériau de barre omnibus tubulaire en PTFE brut coûteux entraîne des coûts de produit nettement plus élevés par rapport aux autres types.
Recyclage difficile : le matériau des barres omnibus tubulaires en PTFE est difficile à dégrader, ce qui entraîne des coûts de traitement environnementaux élevés.
Une barre omnibus qui réussit son test de routine en usine peut toujours échouer en service lorsque le composé isolant a été adapté à la mauvaise fonction. La température en est l’exemple le plu...
En Savoir Plus +Une cour extérieure de 110 kilovolts mesure 60 mètres de long, la ligne d'arrivée atterrit du côté ouest et le client souhaite deux travées de transformateurs ainsi qu'un espace pour u...
En Savoir Plus +Lors d'une récente mise à niveau d'un tableau de distribution 400 V, un entrepreneur a demandé pourquoi un jeu de barres en cuivre de 50 × 10 mm, qui semblait parfait sur un dessin de ...
En Savoir Plus +Une rénovation de sous-station de 35 kV et une chaîne collectrice de parc éolien de 690 V acceptent rarement la même réponse, mais les deux équipes posent la même question : un tube en aluminium...
En Savoir Plus +Une extension de canalisation blindée de 3 200 A est généralement accompagnée de deux devis et d'un argument : l'option en aluminium est moins chère et pèse environ la moitié du poids,...
En Savoir Plus +Lorsqu'un jeu de barres arrive sur site, la plaque signalétique porte un groupe de valeurs qui semblent simples mais faciles à lire : Icw = 50 kA / 1 s, Ipk = 105 kA. Si vous êtes l'in...
En Savoir Plus +Barre omnibus tubulaire entièrement isolée est un composant de transmission de puissance haut de gamme qui encapsule les conducteurs tubulaires avec de la résine époxy ou des matériaux isolants réticulés, conçu pour les systèmes de distribution de haute fiabilité. En éliminant l'exposition des conducteurs sous tension, ce produit offre une sécurité électrique supérieure et une adaptabilité environnementale dans les sous-stations, les installations industrielles et les centrales d'énergie renouvelable. Jiangsu Wopeng Power Technology Co., Ltd. est un fabricant spécialisé dans ce domaine, engagé à fournir aux clients du monde entier des solutions de barres omnibus tubulaires entièrement isolées de haute qualité, conformes aux normes CEI et GB.
Le cœur des barres omnibus tubulaires entièrement isolées réside dans leur système d’isolation multicouche. Les conducteurs sont généralement fabriqués à partir de cuivre ou d'alliage d'aluminium de haute pureté, avec une couche isolante externe dense formée par revêtement en lit fluidisé en poudre époxy ou par processus d'immersion liquide. La couche d'isolation époxy atteint une rigidité diélectrique supérieure à 30 kV/mm, permettant une encapsulation uniforme sur des géométries complexes et éliminant les risques de décharge partielle. Comparé aux gaines thermorétractables classiques, le revêtement époxy maintient une épaisseur constante au niveau des sections pliées, sans bulles d'air ni espaces, garantissant ainsi une stabilité diélectrique à long terme.
Jiangsu Wopeng Power Technology Co., Ltd. fabrique des barres omnibus tubulaires entièrement isolées à l'aide d'un composé de résine époxy moulé sous vide (mélange de coulée B.I.M.), un matériau présentant d'excellentes caractéristiques électriques, une résistance mécanique élevée et des propriétés auto-extinguibles résistantes à l'humidité. Le produit atteint un indice de protection IP68, capable de résister à une immersion continue dans l'eau et à la pénétration de poussière dans les environnements extérieurs extrêmes.
Dans les systèmes 35 kV, les barres omnibus nues traditionnelles nécessitent des dégagements de sécurité de 150 à 300 mm, tandis que les barres omnibus tubulaires entièrement isolées intègrent une isolation solide pour réduire considérablement les distances entre phases. Cette conception compacte réduit le volume de l'appareillage de commutation, réduit les coûts de matériaux et améliore l'utilisation de l'espace. Le tableau suivant présente les comparaisons des paramètres clés entre les deux types de produits :
| Paramètre | Barre omnibus tubulaire entièrement isolée | Jeu de barres nu traditionnel |
|---|---|---|
| Méthode d'isolation | Isolation solide en résine époxy | Isolation de l'air |
| Indice de protection | IP68 (étanche à la poussière et à l'eau) | Non scellé, exposé à l'environnement |
| Espacement des phases de 35 kV | Conception minimisée | 150-300mm |
| Résistance aux contaminations | Structure scellée, insensible aux brouillards salins et aux produits chimiques | Surface sujette à la contamination, nécessite un nettoyage régulier |
| Cycle d'entretien | Faible entretien, durée de vie de plusieurs décennies | Maintenance à haute fréquence, dépendante de l'environnement |
| Tenue au courant de court-circuit | Jusqu'à 63 kA/1s (vérifié par tests) | Dépend de la structure de support et de l'espacement |
| Plage de température de fonctionnement | -40°C à 50°C | Limité par les performances de l'isolant |
La pratique de l'ingénierie démontre que dans les environnements très polluants, les systèmes adoptant des conceptions entièrement isolées peuvent réduire les taux d'arrêts imprévus d'environ 60 %. Les produits de Jiangsu Wopeng Power Technology Co., Ltd. ont passé avec succès des tests rigoureux de courant de court-circuit, maintenant l'intégrité structurelle sur des niveaux de défaut allant de 25 kA à 63 kA.
Tirant parti d'une grande fiabilité et d'une adaptabilité environnementale, les barres omnibus tubulaires entièrement isolées ont été largement déployées dans les secteurs suivants :
Jiangsu Wopeng Power Technology Co., Ltd. propose des solutions personnalisées allant de 630 A à 6 300 A avec des options de conducteurs en cuivre ou en aluminium, en fonction des exigences spécifiques du projet. Les produits prennent en charge les configurations triphasées, quadriphasées et avec conducteurs de terre de protection.
Les barres omnibus tubulaires entièrement isolées utilisent des structures de connexion modulaires enfichables. Les sections de barres omnibus adjacentes réalisent une connexion électrique et mécanique via des prises conductrices associées à des blocs isolants, avec des zones de joint scellées de la même manière par un moulage en résine époxy pour assurer la continuité globale de l'isolation. Lors de l'installation, les boulons de connexion centraux doivent être serrés avec une clé dynamométrique au couple standard de 83 Nm, en ajoutant des capuchons d'écrou anti-desserrage.
Jiangsu Wopeng Power Technology Co., Ltd. propose deux types d'accessoires de montage : des supports de suspension horizontaux et des supports à ressort verticaux, avec un espacement recommandé entre les supports de 1,5 mètre. Pour les longs parcours de canalisations préfabriquées, des joints de dilatation peuvent être configurés pour compenser la dilatation et la contraction thermiques. Une fois l'installation terminée, des tests de résistance d'isolement sont requis, avec des valeurs supérieures à 1 mégohm entre tous les conducteurs et le boîtier.
Le tableau suivant présente les spécifications typiques des barres omnibus tubulaires entièrement isolées de Jiangsu Wopeng Power Technology Co., Ltd. :
| Courant nominal (A) | Matériau conducteur | Taille du conducteur (mm) | Tension d'isolation (V) | Courant de court-circuit (kA/1s) |
|---|---|---|---|---|
| 630-1250 | Alliage d'aluminium | Personnalisé par projet | 1000 | 50 |
| 16h00-25h00 | Alliage d'aluminium / Copper | Personnalisé par projet | 1000 | 100 |
| 3200-4000 | Alliage d'aluminium / Copper | Personnalisé par projet | 1000 | 100-120 |
| 5000-6300 | Cuivre | Double structure parallèle | 1000 | 125 |
Une sélection spécifique nécessite un calcul complet basé sur la température ambiante, la méthode d'installation, la capacité de court-circuit et les exigences en matière de chute de tension. L'équipe technique de Jiangsu Wopeng Power Technology Co., Ltd. fournit des services complets, depuis la consultation de conception jusqu'au support après-vente, garantissant que chaque projet reçoit la solution de distribution d'énergie optimale.
