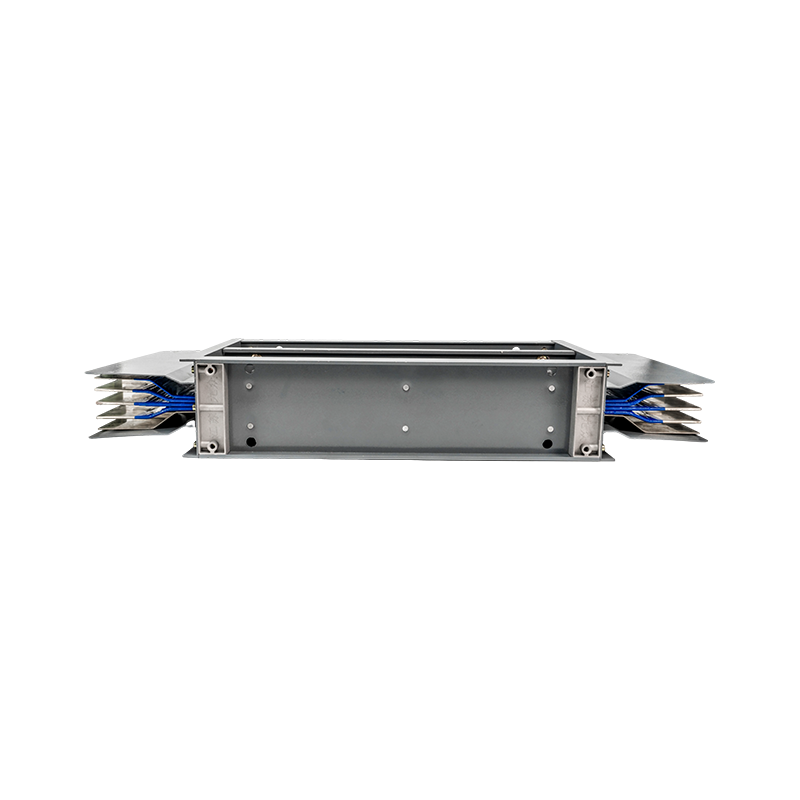

Canalisation omnibus compacte à haute densité

La canalisation omnibus compacte à haute densité appartient à la catégorie des produits de canalisations omnibus basse tension coulées en résine. Elle adopte une conception structurelle à disposition dense, caractérisée par une construction compacte et une haute efficacité d’utilisation de l’espace. Cette canalisation omnibus est adaptée aux systèmes de distribution électrique basse tension de 0,4 kV, utilise la technologie de moulage en résine époxyde pour assurer une protection isolante complète, intègre des conducteurs en cuivre et offre d’excellentes performances de dissipation thermique et une fiabilité électrique.

Contactez-nous +
PRÉV：Aucun produit précédent SUIVANT：Système de canalisations omnibus haute et basse tension
  • Détails du produit
  • Caractéristiques
  • Contactez-nous

Advantages techniques

Appartient à la catégorie des produits de canalisations omnibus basse tension coulées en résine, fabriqués par la technologie de moulage en résine époxyde.

Adopte une conception structurelle compacte à haute densité.

Relève du type de produits de canalisations omnibus basse tension.

Utilise des procédés de production par moulage.




Caractéristiques

Positionnement du produit

En tant que dispositif de connexion essentiel dans les systèmes de distribution électrique basse tension, la canalisation omnibus intensive est conçue pour distribuer l’énergie électrique de manière sûre et efficace depuis les barres omnibus tubulaires haute tension vers les équipements d’utilisation finale. Élément central des systèmes de distribution 0,4 kV, sa technologie de moulage basse tension reflète une approche technique cohérente allant de l’isolation haute tension à la distribution basse tension.


Spécifications techniques

Le produit couvre une plage de courant nominal de 400 A à 5000 A, avec une tension nominale de 400 V/690 V CA. Sa classe d’isolation atteint la classe F, et le degré de protection va jusqu’à IP65. Le conducteur est constitué de barres omnibus en cuivre de haute pureté étamées. Il peut supporter un courant de courte durée de 50 kA pendant 1 s, présente une tension de tenue à fréquence industrielle de 3500 V/min, et maintient une limite d’élévation de température inférieure à 70 K, satisfaisant pleinement aux exigences de performance rigoureuses des systèmes de distribution basse tension.


Conception structurelle

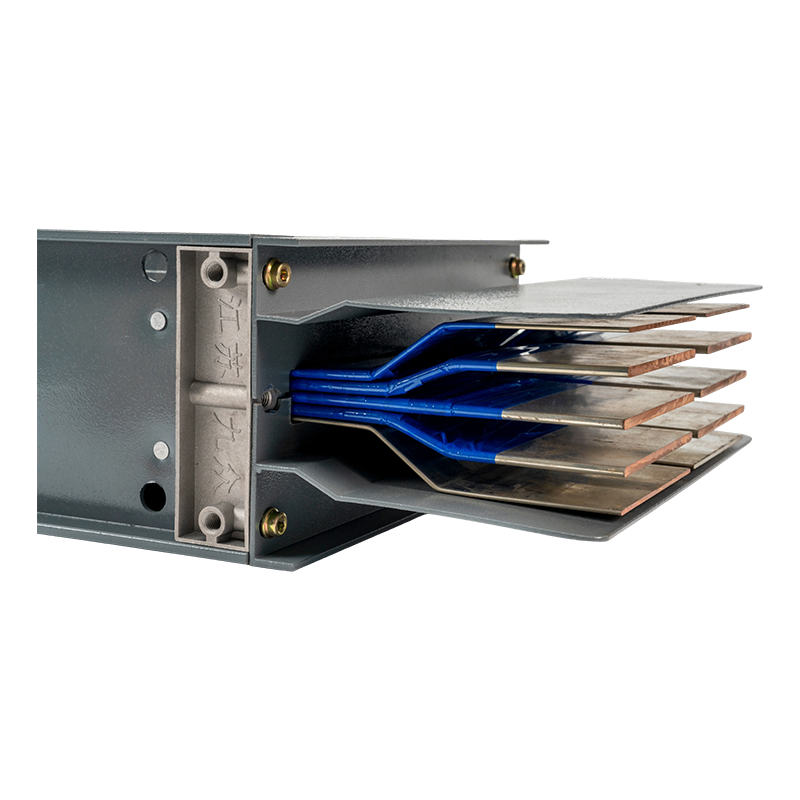

La canalisation omnibus intensive adopte une disposition multicouche dense de barres omnibus en cuivre. Par moulage sous vide intégral en résine époxyde, un système d’isolation entièrement isolé et sans vide est formé. L’enveloppe est réalisée en profilés en alliage d’aluminium haute résistance, avec des séparateurs internes retardateurs de flamme assurant un espacement interphasé sécurisé. Les connecteurs enfichables sont conçus pour faciliter l’installation et garantir des connexions électriques fiables.


Avantages de performance

Le produit offre des caractéristiques électriques entièrement isolées et hautement protégées, avec une impédance faible et des pertes minimales. Sa résistance au feu est conforme à la norme UL94 V‑0, et il peut supporter une intensité sismique allant jusqu’au niveau 8. La conception modulaire améliore l’efficacité d’installation de plus de 60 %, permet un fonctionnement sans maintenance, réduit la consommation énergétique globale de 25 % par rapport aux câblages conventionnels et possède une durée de vie allant jusqu’à 30 ans.

Produits recommandés

À propos
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.

Fondée en juin 2018, Jiangsu Wopeng Power Technology Co., Ltd. s’est rapidement développée pour devenir une entreprise de haute technologie spécialisée dans le domaine des systèmes de barres omnibus haute et basse tension.

Nous regroupons une équipe professionnelle composée d’experts du secteur, de personnels techniques et d’ingénieurs seniors, ainsi que de spécialistes de production expérimentés, œuvrant depuis de nombreuses années dans la technologie des équipements électriques.

Nos principaux produits incluent les barres omnibus tubulaires cuivre-aluminium, les barres omnibus tubulaires pour éoliennes, les barres omnibus intensives (compactes) et les systèmes de lignes de contact glissant. Nous nous concentrons sur la recherche, le développement et la fabrication des barres omnibus tubulaires fermées entièrement isolées de 0,4 kV à 35 kV et des systèmes de canalisations omnibus coulées en résine basse tension, fournissant des circuits de transmission d’énergie fiables pour les centrales électriques, les postes électriques, les parcs éoliens, le transport ferroviaire et les installations industrielles.

Certificat d'honneur
  • Licence commerciale
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
  • Certificat de brevet de modèle d'utilité
Actualités
Connaissance De L'industrie Des Barre omnibus moyenne et basse tension

1. Qu'est-ce qu'une barre omnibus moyenne et basse tension ?

A barre omnibus moyenne et basse tension est un conducteur métallique utilisé pour distribuer efficacement l’énergie électrique dans les systèmes électriques. Il est généralement fabriqué à partir de cuivre ou aluminium , offrant une conductivité et une résistance mécanique élevées. En génie électrique, basse tension (BT) les systèmes font référence à des tensions allant jusqu'à 1 000 V CA , tandis que moyenne tension (MT) les systèmes vont de 1kV à 36kV .

Les barres omnibus servent de points de distribution centralisés, connectant les sources d'énergie entrantes telles que les transformateurs ou les générateurs à plusieurs circuits sortants. Par rapport aux systèmes de câbles traditionnels, les jeux de barres fournissent impédance inférieure, fiabilité améliorée et maintenance simplifiée , ce qui les rend largement utilisés dans les installations industrielles, les bâtiments commerciaux, les sous-stations et les systèmes d'énergie renouvelable.

2. Principales différences entre les jeux de barres moyenne tension et basse tension

(1) Exigences de tension et d'isolation

Les jeux de barres basse tension reposent généralement sur isolation de l'air, manchons thermorétractables ou boîtiers moulés avec des indices de protection de IP20 à IP66. En revanche, les jeux de barres moyenne tension nécessitent systèmes d'isolation avancés tels que le moulage en résine époxy ou les boîtiers isolés au gaz pour résister à des contraintes électriques élevées et à des tensions de choc jusqu'à 170kV .

(2) Capacité actuelle et performances thermiques

Les jeux de barres BT fonctionnent généralement dans 100A à 6300A et comptez sur le refroidissement naturel de l’air. Les jeux de barres MT gèrent généralement 630A à 5000A , mais nécessitent une conception thermique améliorée pour gérer à la fois la charge de courant et les contraintes du champ électrique, souvent en utilisant des configurations tubulaires ou isolées.

(3) Scénarios d'application

Les systèmes BT sont couramment utilisés dans centres de données, bâtiments commerciaux et installations de fabrication , tandis que MV busbars are critical in sous-stations, parcs éoliens, centrales électriques et systèmes industriels lourds , où la stabilité du système et la tolérance aux pannes sont essentielles.

Comparaison : jeu de barres basse tension et moyenne tension
Paramètre Basse tension (BT) Moyenne Tension (MT)
Plage de tension ≤ 1 kV 1 à 36 kV
Type d'isolation Air / moulé Isolation époxy/gaz
Plage actuelle 100-6 300 A 630-5 000 A
Applications Bâtiments, usines Sous-stations, systèmes énergétiques

3. Considérations de conception

Une conception appropriée des systèmes de jeux de barres est essentielle pour garantir les performances, la sécurité et l’efficacité à long terme. Les facteurs clés incluent la sélection des matériaux, la qualité de l’isolation et la gestion thermique.

  • Sélection des matériaux : Le cuivre offre une conductivité élevée (~ 98 % IACS), tandis que l'aluminium offre une solution plus légère et plus rentable .
  • Système d'isolation : Les systèmes MT utilisent généralement une isolation époxy pour rigidité diélectrique élevée et résistance environnementale .
  • Augmentation de la température : Doit être conforme aux normes, généralement jusqu'à 105°C aux joints .
  • Résistance aux courts-circuits : Les systèmes doivent résister Courants de défaut de 50 kA à 100 kA sans déformation.

(1) Meilleures pratiques de conception basse tension

La conception des jeux de barres BT vise à minimiser la résistance, à optimiser l'espacement des phases et à assurer une distribution uniforme du courant. Pour les systèmes à courant élevé, les conducteurs laminés ou tubulaires contribuent à réduire les effets de peau et de proximité.

(2) Sélection d'un fournisseur fiable

Un fournisseur professionnel doit fournir Rapports de test conformes à la CEI, certification ISO et assistance technique . Une forte capacité de fabrication garantit une qualité constante et des performances fiables.

4. Foire aux questions (FAQ)

Q1 : Quelle est la durée de vie ?

Un système bien conçu peut fonctionner pendant 30 à 40 ans avec un minimum d'entretien.

Q2 : L’aluminium peut-il remplacer le cuivre ?

Oui, mais nécessite Section transversale 50 à 60 % plus grande pour atteindre des performances équivalentes.

Q3 : Comment garantir la qualité des fournisseurs ?

Vérifier certifications, rapports de tests et expérience de projet .

Q4 : Avantages des barres omnibus en résine moulée ?

Entièrement isolé, étanche et sans entretien , idéal pour les environnements difficiles.

Q5 : Limites de température ?

Généralement Augmentation de 70K pour les conducteurs et jusqu'à 105°C aux joints .

Comprendre les jeux de barres moyenne et basse tension aide les ingénieurs à réaliser distribution d'énergie efficace, sûre et rentable dans les systèmes électriques modernes.
