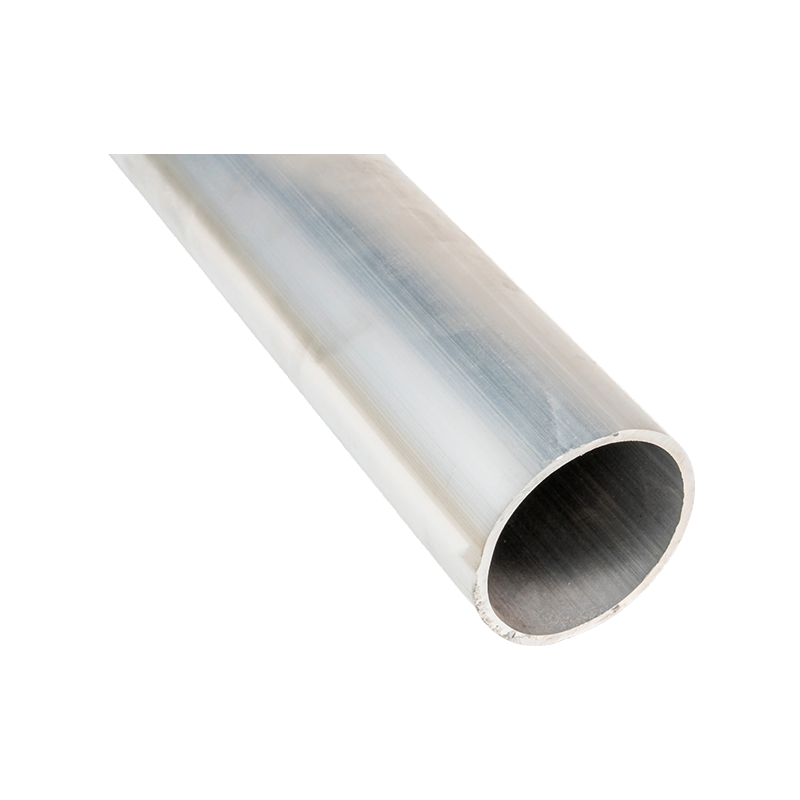

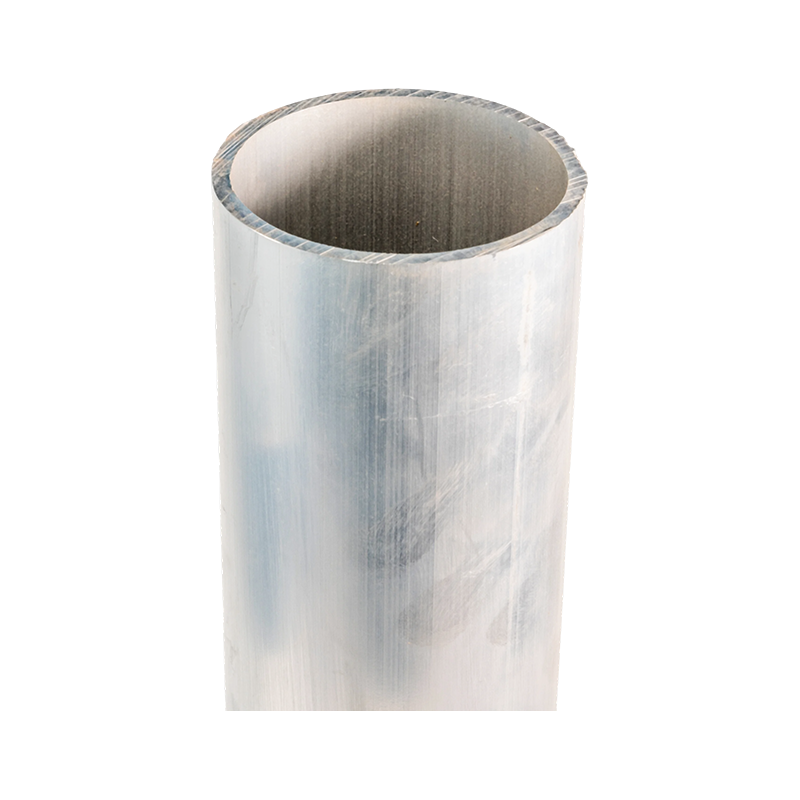

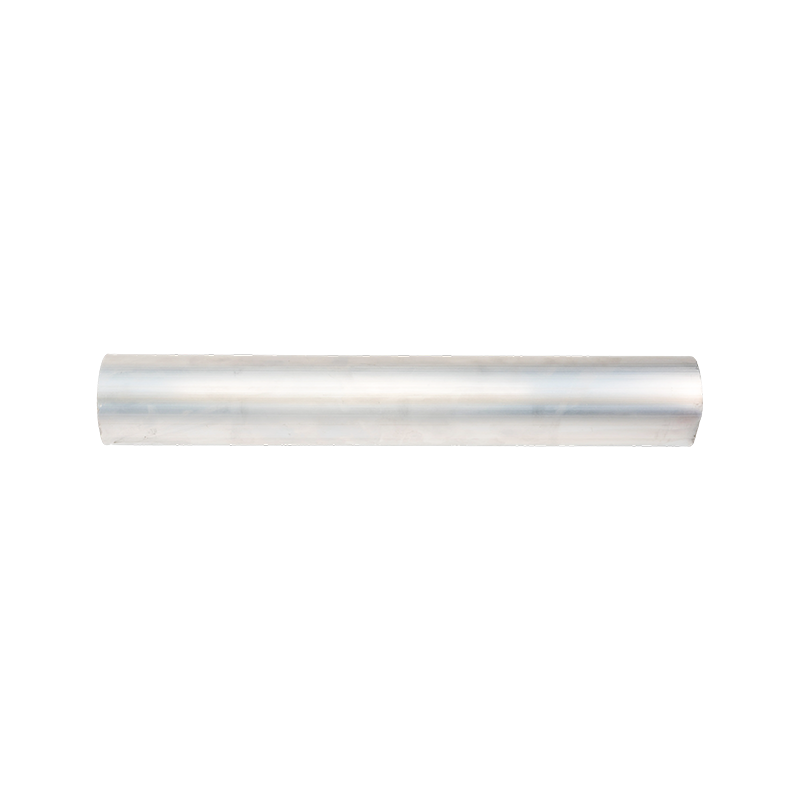

Barre omnibus tubulaire en alliage magnésium-aluminium à ultra haute tension

1. Pourquoi Barres omnibus tubulaires en aluminium Exceller dans les systèmes haute tension

Dans les sous-stations et systèmes de transmission haute tension modernes, barres omnibus tubulaires en alliage d'aluminium sont largement reconnus comme une solution optimale pour la transmission de puissance. Leur structure cylindrique creuse offre une combinaison équilibrée de conductivité électrique, de résistance mécanique et de performances thermiques. Par rapport aux conducteurs solides conventionnels, les barres omnibus tubulaires améliorent considérablement la répartition du courant tout en réduisant les contraintes structurelles.

D'un point de vue technique, ces barres omnibus sont particulièrement adaptées aux niveaux de tension allant de 35kV à 220kV et au-delà. Leur conception est conforme aux normes internationales telles que CEI et IEEE, garantissant un fonctionnement stable sous une charge continue, des conditions de court-circuit et des facteurs environnementaux variables tels que les fluctuations de température et l'humidité.

2. Principaux avantages des barres omnibus tubulaires en aluminium

(1) Courant nominal supérieur avec effet cutané réduit

Aux fréquences de haute tension, le courant alternatif a tendance à se concentrer près de la surface des conducteurs, phénomène connu sous le nom d’effet cutané. La géométrie tubulaire augmente la surface effective, permettant une distribution de courant plus uniforme et obtenant Capacité de courant alternatif 15 à 25 % plus élevée par rapport aux conducteurs solides. Cela améliore directement l’efficacité de la transmission et réduit les pertes d’énergie sur de longues distances.

(2) Structure légère et efficacité structurelle

L'aluminium a une densité d'environ 2,70 g/cm³ , ce qui le rend nettement plus léger que le cuivre. Combiné avec la structure creuse, le poids total du système peut être réduit de 40 à 50 % , ce qui réduit la charge sur les isolateurs de support et les structures en acier. Cet avantage est particulièrement important dans les grandes sous-stations extérieures et les installations surélevées.

(3) Forte résistance à la corrosion

L'aluminium forme naturellement une couche d'oxyde dense qui protège la surface de la dégradation environnementale. Avec un revêtement anodisé ou protecteur, les barres omnibus tubulaires peuvent maintenir des performances stables pendant décennies dans des environnements extérieurs , y compris les régions côtières, industrielles et à forte humidité. Cela réduit les besoins de maintenance et améliore la fiabilité à long terme.

(4) Haute résistance mécanique et tolérance aux pannes

Lors d'événements de court-circuit, les barres omnibus sont soumises à de fortes forces électromagnétiques. La section circulaire offre un moment d'inertie plus élevé que celui des barres plates, permettant à la structure de résister contrainte mécanique extrême sans déformation. Cela garantit la stabilité et la sécurité du système en cas de panne.

3. Données pratiques : courant nominal par rapport au diamètre

Lors de la conception de systèmes de sous-stations, les ingénieurs sélectionnent généralement les dimensions des barres omnibus en fonction de la demande actuelle, de la température ambiante et des conditions d'installation. Des diamètres plus grands offrent une plus grande surface, améliorant à la fois la capacité de courant et la dissipation thermique.

• 80 mm de diamètre extérieur – adapté aux applications à charge moyenne
• 100 mm de diamètre extérieur – couramment utilisé dans les sous-stations standards
• 130 mm de diamètre extérieur – conçu pour la transmission de courant élevé
• 160 mm de diamètre extérieur – utilisé dans les installations électriques à grande échelle

Ces configurations sont généralement validées par des calculs thermiques et sont conformes aux directives de conception internationales pour garantir un fonctionnement stable à long terme.

4. Foire aux questions (FAQ)

Q1 : Quels niveaux de tension sont pris en charge ?

Ils sont couramment utilisés dans les systèmes de applications moyenne tension jusqu'à ultra haute tension , en fonction de l'isolation et de la conception de l'installation.

Q2 : Comment la qualité est-elle assurée ?

Les fabricants effectuent généralement tests de matériaux, vérification de la conductivité et inspections structurelles pour assurer la cohérence et le respect des normes.

Q3 : L’aluminium peut-il se connecter aux systèmes en cuivre ?

Oui, des connecteurs appropriés tels que des interfaces bimétalliques sont utilisés pour garantir un contact électrique stable et prévenir la corrosion.

Q4 : Quelle est la durée de vie prévue ?

Avec une installation correcte et une protection de l'environnement, les systèmes peuvent fonctionner de manière fiable pendant plusieurs décennies .

Q5 : Comment choisir la bonne taille ?

La sélection dépend de la charge actuelle, de l'environnement d'installation et des normes de conception du système. Des calculs techniques ou des outils de simulation sont généralement utilisés.
