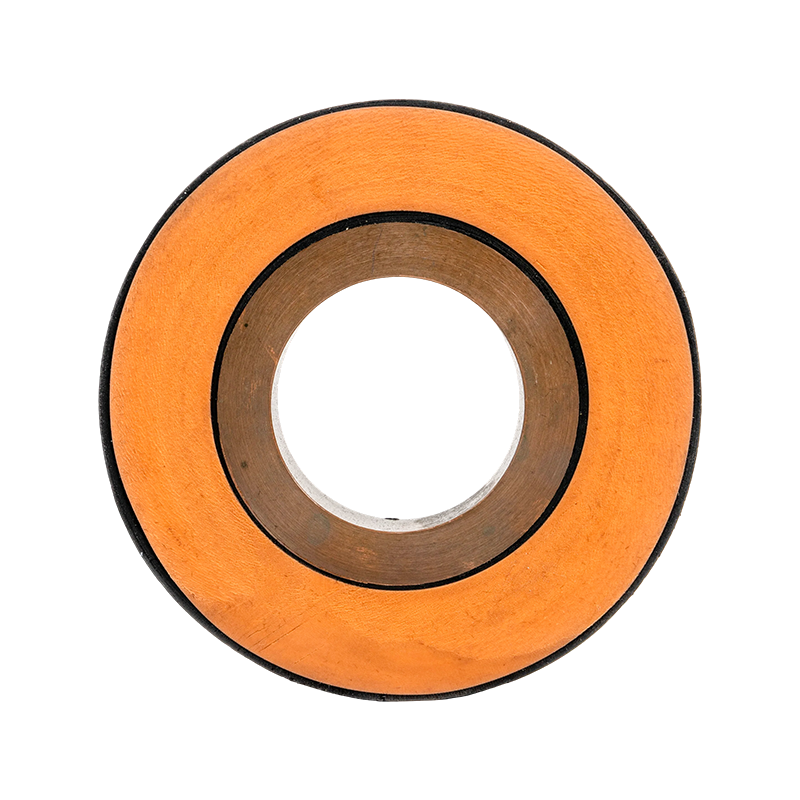

La barre omnibus tubulaire en caoutchouc de silicone EPDM adopte une conception structurelle d'isolation blindée composite. Grâce à la technologie d'extrusion de polymères, le conducteur tubulaire en cuivre ou en aluminium, le blindage du conducteur, la couche isolante et le blindage isolant sont coextrudés en un seul processus, réalisant à la fois des fonctions conductrices conductrices de courant et d'isolation blindée pour le fil. La barre omnibus tubulaire en caoutchouc de silicone EPDM est produite à l'aide d'une technologie de coextrusion à triple couche, garantissant des interfaces étroites et sans espace entre les couches de blindage intérieure et extérieure et la couche isolante. Le matériau isolant principal est le caoutchouc monomère éthylène propylène diène (EPDM), le conducteur est un tube en cuivre solide, la couche de blindage métallique est constituée d'une feuille de cuivre, la gaine extérieure est composée d'une isolation en polymère polyoléfinique et les joints présentent une conception blindée pour obtenir une isolation complète sur toute la ligne.
Avantages techniques
Technologie de coextrusion triple couche : le blindage conducteur, la couche isolante et le blindage isolant sont extrudés et formés simultanément, garantissant des interfaces étroites et sans espace entre les couches, améliorant considérablement les performances globales du produit.

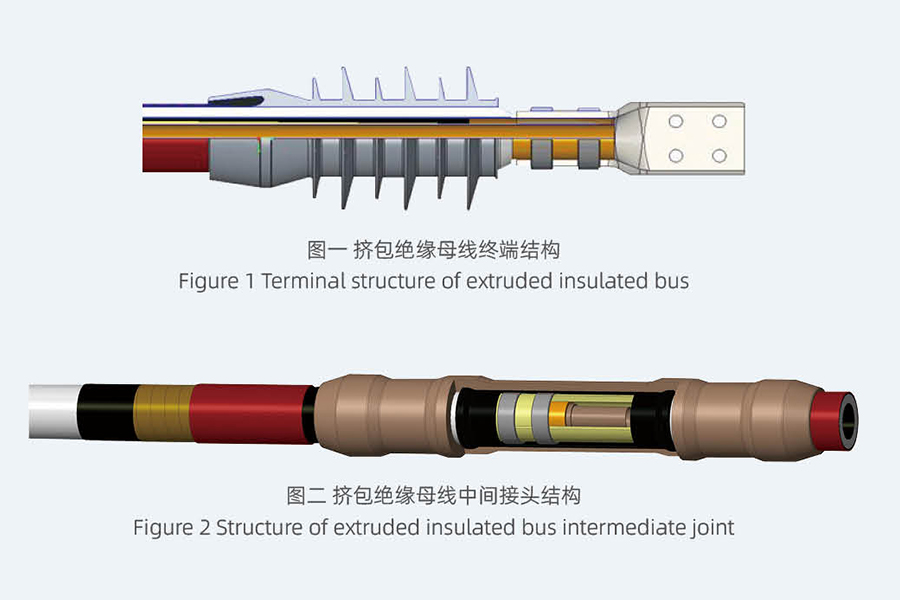

Conception optimisée du champ électrique : les terminaux utilisent une structure préfabriquée rétractable à froid, qui redistribue le champ électrique aux points de concentration de tension via des cônes de contrainte, réduit l'intensité du champ électrique et minimise les dommages de décharge et d'isolation.
Connexion fiable et capacité de transport de courant : les adaptateurs de bornes permettent une transition en douceur du conducteur circulaire en tube de cuivre aux joints de dilatation flexibles, réduisant ainsi l'augmentation de température aux extrémités et garantissant la capacité de transport de courant du conducteur. Les joints intermédiaires utilisent des connexions à manchon intérieur en acier inoxydable pour les conducteurs, fixées extérieurement avec deux barres omnibus de connexion semi-circulaires, et serrées et soudées à l'aide de quatre outils spécialisés en pince en C en acier inoxydable, garantissant la capacité de transport de courant du conducteur et empêchant la déformation.
Structure compacte et étanche : les joints sont compacts et faciles à installer. Des joints intermédiaires spécialement imperméabilisés soutiennent le fonctionnement par immersion à court terme de la barre omnibus.
| Structure et exigences du produit | |

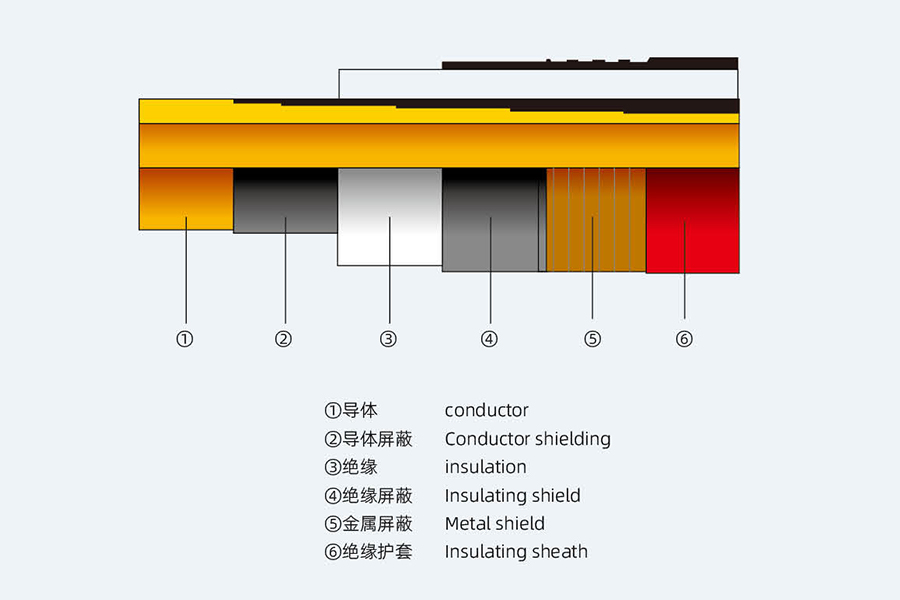

 | Le jeu de barres tubulaire isolé blindé composite est une combinaison d'un conducteur de jeu de barres tubulaire (cuivre ou aluminium) et d'un blindage conducteur, d'une isolation, d'un blindage isolant, etc., extrudé par un polymère pour réaliser le courant de conduction et l'isolation de blindage du jeu de barres. Principale sélection de matières premières : tube dur conducteur en cuivre (spécialement personnalisé), écran intérieur, écran extérieur, caoutchouc EPDM, couche de blindage métallique, feuille de cuivre, gaine extérieure et isolation en polymère polyoléfine. Technologie de base : technologie de coextrusion à trois couches - assurance qualité d'extrusion, l'interface entre le blindage et l'isolation interne et externe est étanche sans espace, ce qui améliore considérablement les performances du bus tubulaire isolé ; La technologie de joint de jeu de barres de tubes isolés adopte un joint de tube blindé pour rendre le produit complet. |

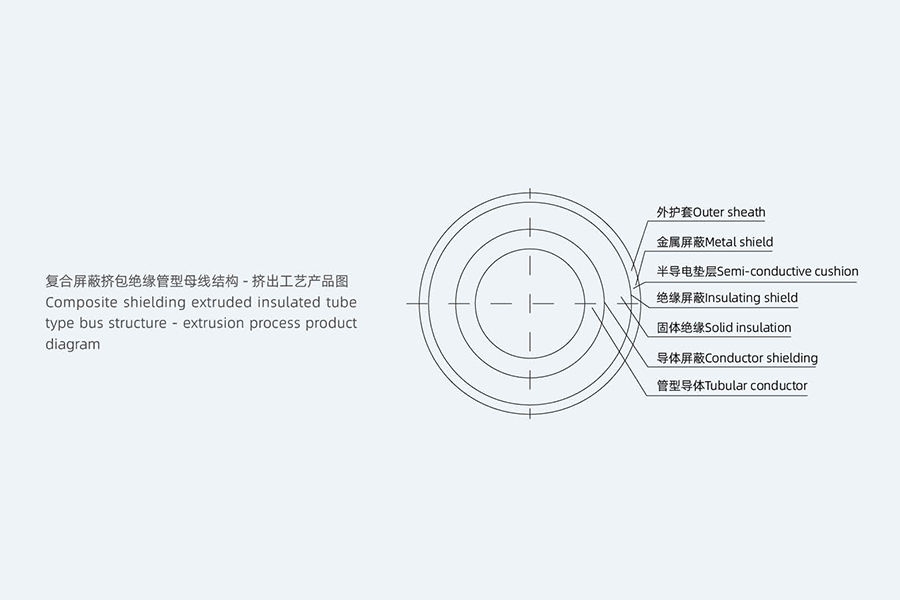

| Dessin de la structure du produit |
 |

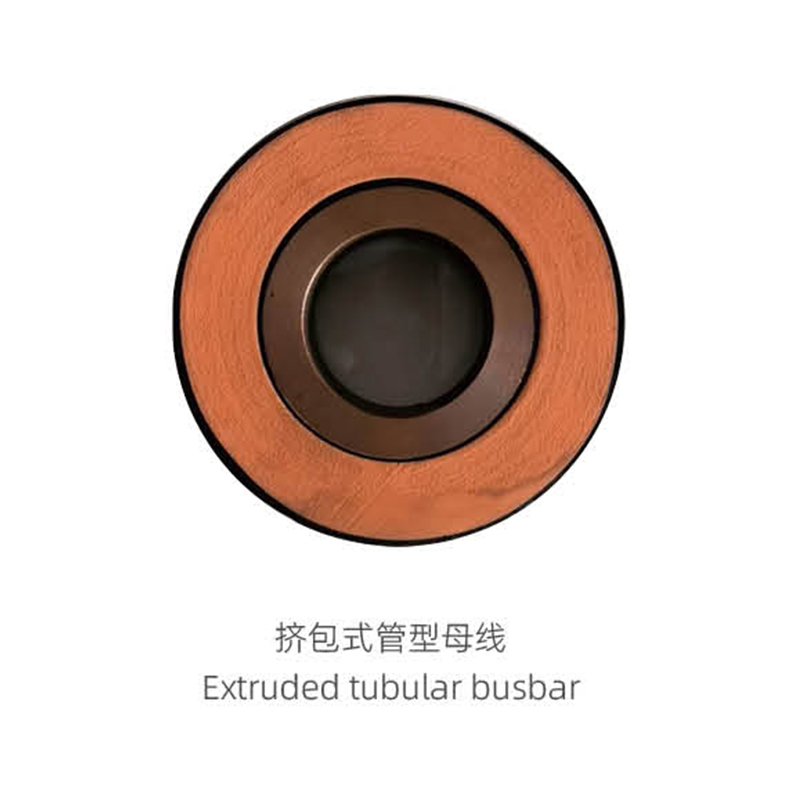

| Avantages du jeu de barres de type tube isolé extrudé |
 |
| L'adaptateur de borne relie le tuyau en cuivre à conducteur rond à l'extrémité de connexion du joint de dilatation souple, réalisant une transition en douceur du rond au carré, réduisant l'augmentation de la température finale et garantissant la capacité de transport du courant du conducteur. Le cône de contrainte est utilisé pour modifier la distribution du champ électrique à la concentration de tension de la borne de rétraction à froid préfabriquée, réduire l'intensité du champ électrique, réduire la décharge du produit, réduire les dommages d'isolation, améliorer les performances du bus tubulaire, assurer la durée de vie du bus tubulaire et réduire le taux d'accidents de panne. |
| Technologie de production de jeux de barres isolés de type tube |
| Avantages du joint : petite structure, facile à installer, après un traitement spécial peut être immergé dans l'eau pendant une courte période, en modifiant la forme géométrique de la concentration de tension du joint du jeu de barres tubulaire pour modifier la distribution du champ électrique, réduire l'intensité du champ électrique, afin de réduire la possibilité de génération de couronne, réduire les dommages d'isolation, améliorer les performances du jeu de barres tubulaire, assurer la durée de vie du jeu de barres du tube, réduire le taux d'accidents de panne. |
 |
| Règles générales |
| Cette spécification technique est applicable à la barre omnibus en cuivre entièrement isolée avec blindage composite et met en avant les exigences techniques en termes de fonction, de structure, de performances, d'installation et de test. Cette spécification technique constitue les exigences techniques minimales, ne précise pas tous les détails techniques et ne cite pas entièrement les dispositions des normes et spécifications pertinentes. L’entrepreneur doit fournir des produits de haute qualité conformément à la présente spécification technique et aux normes nationales pertinentes. |
| Solutions d'application typiques pour barres omnibus tubulaires isolées |
| Méthode 1 : Connecter le transformateur principal à la salle de contrôle Il s’agit de la méthode la plus courante d’application de barres omnibus tubulaires. Le jeu de barres est directement connecté des bornes basse tension du transformateur principal au bornes de l'armoire de commutation dans la salle de contrôle. Principaux avantages : Convient aux courants importants. Le câblage est clair et beau, et peut être entièrement isolé ou semi-isolé. |
 |
| Méthode 2 : Le jeu de barres est acheminé à travers une tranchée de câbles ou une mezzanine de câbles La figure ci-dessous est une autre manière courante d’appliquer des barres omnibus tubulaires. Les barres omnibus peuvent être connectées aux armoires de commutation via des tranchées de câbles souterraines ou des mezzanines de câbles, et peuvent également être utilisées pour les connexions entre les armoires de commutation. Ce jeu de barres est entièrement isolé et est particulièrement adapté aux situations où le câblage est difficile. |
 |
| Méthode 3 : Les barres omnibus tubulaires sont acheminées à travers des tranchées de câbles ou des mezzanines de câbles Cette méthode est la méthode de connexion par câble supérieur de l'armoire de commutation. Il peut également être connecté via la mezzanine du câble et la connexion du câble inférieur méthode. Les utilisateurs peuvent choisir en fonction de la situation réelle. Le type de jeu de barres est entièrement isolé. |
 |
| Méthode 4 : Système de surveillance CNC à bus tubulaire Notre société le développe elle-même et met en œuvre une surveillance intelligente sans pilote de plusieurs données techniques du bus tubulaire. |
 |
| Jeu de barres à tubes isolés |
 |
Avantages des joints intermédiaires préfabriqués rétractables à froid
Structure compacte, facile à installer.
Modifie la distribution du champ électrique aux points de concentration de tension du joint de barre omnibus tubulaire en modifiant sa forme géométrique, réduisant ainsi l'intensité du champ électrique.
Vise à minimiser le risque de décharge corona, à réduire les dommages à l'isolation et à améliorer les performances de la barre omnibus tubulaire.
Assure la durée de vie opérationnelle de la barre omnibus tubulaire et réduit l'incidence des accidents de panne.
Le contact direct entre les conducteurs est obtenu grâce à des manchons intérieurs en acier inoxydable, reliés extérieurement par deux barres omnibus semi-circulaires. Quatre pinces en C en acier inoxydable sont serrées et soudées à l'aide de moules à outils spécialisés, garantissant la capacité de transport du courant conducteur et empêchant la déformation.
Après traitement étanche, les joints intermédiaires permettent à la barre omnibus de fonctionner brièvement lorsqu'elle est immergée dans l'eau.
Une barre omnibus qui réussit son test de routine en usine peut toujours échouer en service lorsque le composé isolant a été adapté à la mauvaise fonction. La température en est l’exemple le plu...
En Savoir Plus +Une cour extérieure de 110 kilovolts mesure 60 mètres de long, la ligne d'arrivée atterrit du côté ouest et le client souhaite deux travées de transformateurs ainsi qu'un espace pour u...
En Savoir Plus +Lors d'une récente mise à niveau d'un tableau de distribution 400 V, un entrepreneur a demandé pourquoi un jeu de barres en cuivre de 50 × 10 mm, qui semblait parfait sur un dessin de ...
En Savoir Plus +Une rénovation de sous-station de 35 kV et une chaîne collectrice de parc éolien de 690 V acceptent rarement la même réponse, mais les deux équipes posent la même question : un tube en aluminium...
En Savoir Plus +Une extension de canalisation blindée de 3 200 A est généralement accompagnée de deux devis et d'un argument : l'option en aluminium est moins chère et pèse environ la moitié du poids,...
En Savoir Plus +Lorsqu'un jeu de barres arrive sur site, la plaque signalétique porte un groupe de valeurs qui semblent simples mais faciles à lire : Icw = 50 kA / 1 s, Ipk = 105 kA. Si vous êtes l'in...
En Savoir Plus +Barre omnibus tubulaire entièrement isolée est un composant de transmission de puissance haut de gamme qui encapsule les conducteurs tubulaires avec de la résine époxy ou des matériaux isolants réticulés, conçu pour les systèmes de distribution de haute fiabilité. En éliminant l'exposition des conducteurs sous tension, ce produit offre une sécurité électrique supérieure et une adaptabilité environnementale dans les sous-stations, les installations industrielles et les centrales d'énergie renouvelable. Jiangsu Wopeng Power Technology Co., Ltd. est un fabricant spécialisé dans ce domaine, engagé à fournir aux clients du monde entier des solutions de barres omnibus tubulaires entièrement isolées de haute qualité, conformes aux normes CEI et GB.
Le cœur des barres omnibus tubulaires entièrement isolées réside dans leur système d’isolation multicouche. Les conducteurs sont généralement fabriqués à partir de cuivre ou d'alliage d'aluminium de haute pureté, avec une couche isolante externe dense formée par revêtement en lit fluidisé en poudre époxy ou par processus d'immersion liquide. La couche d'isolation époxy atteint une rigidité diélectrique supérieure à 30 kV/mm, permettant une encapsulation uniforme sur des géométries complexes et éliminant les risques de décharge partielle. Comparé aux gaines thermorétractables classiques, le revêtement époxy maintient une épaisseur constante au niveau des sections pliées, sans bulles d'air ni espaces, garantissant ainsi une stabilité diélectrique à long terme.
Jiangsu Wopeng Power Technology Co., Ltd. fabrique des barres omnibus tubulaires entièrement isolées à l'aide d'un composé de résine époxy moulé sous vide (mélange de coulée B.I.M.), un matériau présentant d'excellentes caractéristiques électriques, une résistance mécanique élevée et des propriétés auto-extinguibles résistantes à l'humidité. Le produit atteint un indice de protection IP68, capable de résister à une immersion continue dans l'eau et à la pénétration de poussière dans les environnements extérieurs extrêmes.
Dans les systèmes 35 kV, les barres omnibus nues traditionnelles nécessitent des dégagements de sécurité de 150 à 300 mm, tandis que les barres omnibus tubulaires entièrement isolées intègrent une isolation solide pour réduire considérablement les distances entre phases. Cette conception compacte réduit le volume de l'appareillage de commutation, réduit les coûts de matériaux et améliore l'utilisation de l'espace. Le tableau suivant présente les comparaisons des paramètres clés entre les deux types de produits :
| Paramètre | Barre omnibus tubulaire entièrement isolée | Jeu de barres nu traditionnel |
|---|---|---|
| Méthode d'isolation | Isolation solide en résine époxy | Isolation de l'air |
| Indice de protection | IP68 (étanche à la poussière et à l'eau) | Non scellé, exposé à l'environnement |
| Espacement des phases de 35 kV | Conception minimisée | 150-300mm |
| Résistance aux contaminations | Structure scellée, insensible aux brouillards salins et aux produits chimiques | Surface sujette à la contamination, nécessite un nettoyage régulier |
| Cycle d'entretien | Faible entretien, durée de vie de plusieurs décennies | Maintenance à haute fréquence, dépendante de l'environnement |
| Tenue au courant de court-circuit | Jusqu'à 63 kA/1s (vérifié par tests) | Dépend de la structure de support et de l'espacement |
| Plage de température de fonctionnement | -40°C à 50°C | Limité par les performances de l'isolant |
La pratique de l'ingénierie démontre que dans les environnements très polluants, les systèmes adoptant des conceptions entièrement isolées peuvent réduire les taux d'arrêts imprévus d'environ 60 %. Les produits de Jiangsu Wopeng Power Technology Co., Ltd. ont passé avec succès des tests rigoureux de courant de court-circuit, maintenant l'intégrité structurelle sur des niveaux de défaut allant de 25 kA à 63 kA.
Tirant parti d'une grande fiabilité et d'une adaptabilité environnementale, les barres omnibus tubulaires entièrement isolées ont été largement déployées dans les secteurs suivants :
Jiangsu Wopeng Power Technology Co., Ltd. propose des solutions personnalisées allant de 630 A à 6 300 A avec des options de conducteurs en cuivre ou en aluminium, en fonction des exigences spécifiques du projet. Les produits prennent en charge les configurations triphasées, quadriphasées et avec conducteurs de terre de protection.
Les barres omnibus tubulaires entièrement isolées utilisent des structures de connexion modulaires enfichables. Les sections de barres omnibus adjacentes réalisent une connexion électrique et mécanique via des prises conductrices associées à des blocs isolants, avec des zones de joint scellées de la même manière par un moulage en résine époxy pour assurer la continuité globale de l'isolation. Lors de l'installation, les boulons de connexion centraux doivent être serrés avec une clé dynamométrique au couple standard de 83 Nm, en ajoutant des capuchons d'écrou anti-desserrage.
Jiangsu Wopeng Power Technology Co., Ltd. propose deux types d'accessoires de montage : des supports de suspension horizontaux et des supports à ressort verticaux, avec un espacement recommandé entre les supports de 1,5 mètre. Pour les longs parcours de canalisations préfabriquées, des joints de dilatation peuvent être configurés pour compenser la dilatation et la contraction thermiques. Une fois l'installation terminée, des tests de résistance d'isolement sont requis, avec des valeurs supérieures à 1 mégohm entre tous les conducteurs et le boîtier.
Le tableau suivant présente les spécifications typiques des barres omnibus tubulaires entièrement isolées de Jiangsu Wopeng Power Technology Co., Ltd. :
| Courant nominal (A) | Matériau conducteur | Taille du conducteur (mm) | Tension d'isolation (V) | Courant de court-circuit (kA/1s) |
|---|---|---|---|---|
| 630-1250 | Alliage d'aluminium | Personnalisé par projet | 1000 | 50 |
| 16h00-25h00 | Alliage d'aluminium / Copper | Personnalisé par projet | 1000 | 100 |
| 3200-4000 | Alliage d'aluminium / Copper | Personnalisé par projet | 1000 | 100-120 |
| 5000-6300 | Cuivre | Double structure parallèle | 1000 | 125 |
Une sélection spécifique nécessite un calcul complet basé sur la température ambiante, la méthode d'installation, la capacité de court-circuit et les exigences en matière de chute de tension. L'équipe technique de Jiangsu Wopeng Power Technology Co., Ltd. fournit des services complets, depuis la consultation de conception jusqu'au support après-vente, garantissant que chaque projet reçoit la solution de distribution d'énergie optimale.
