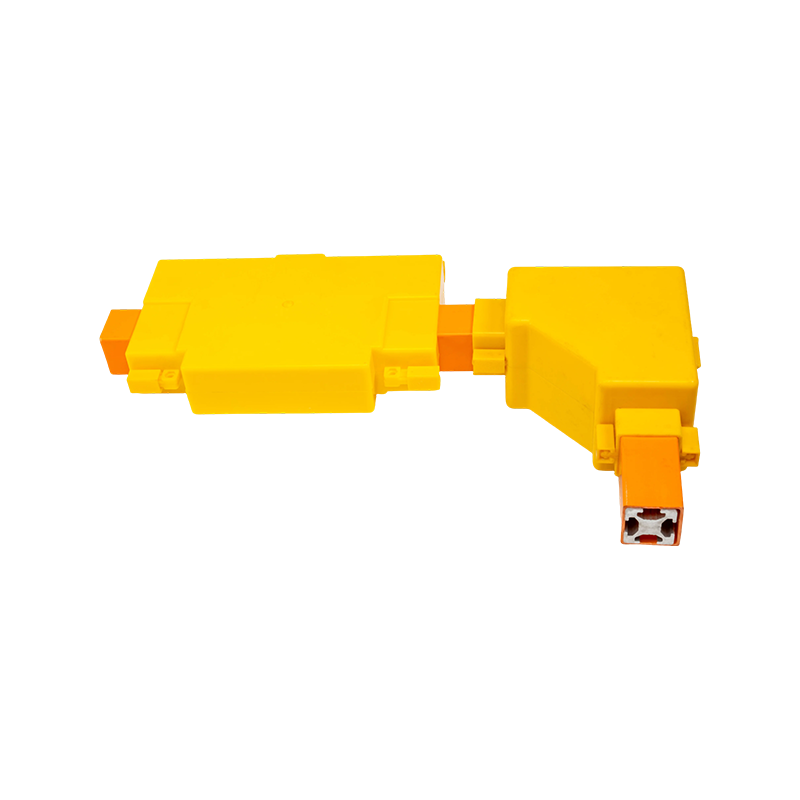

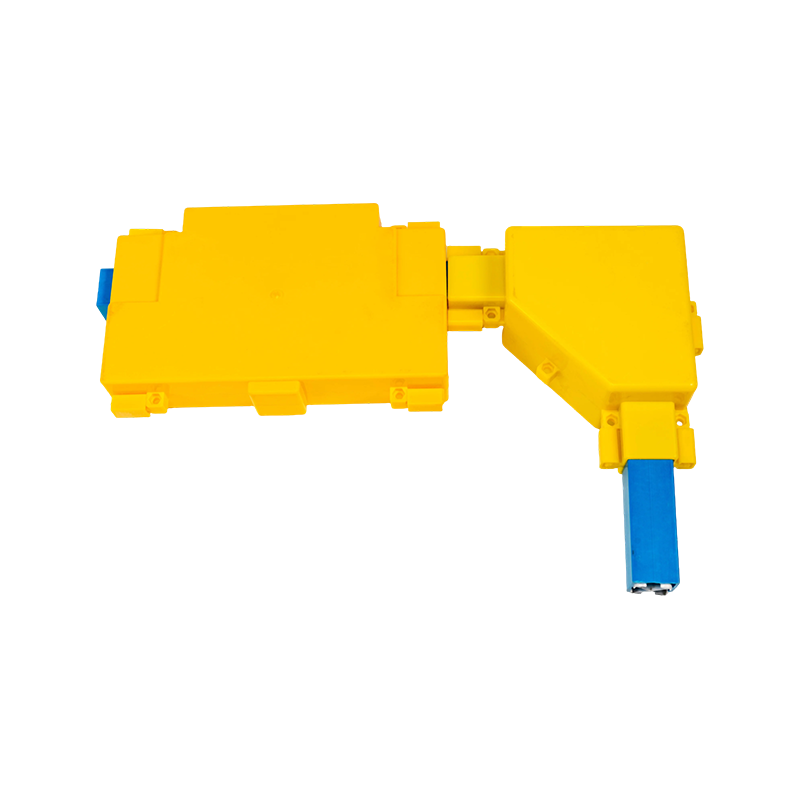

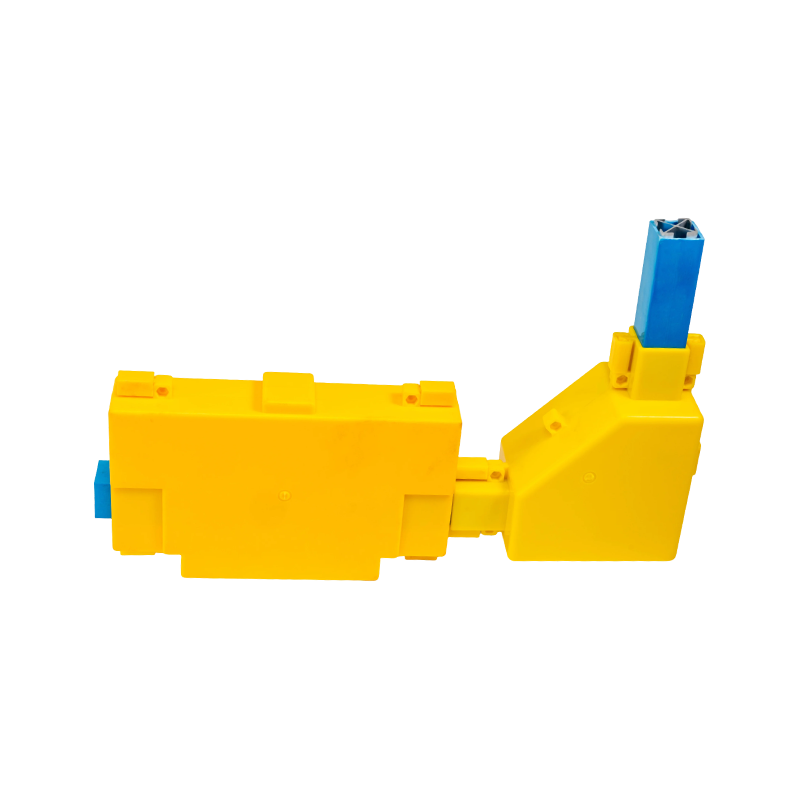

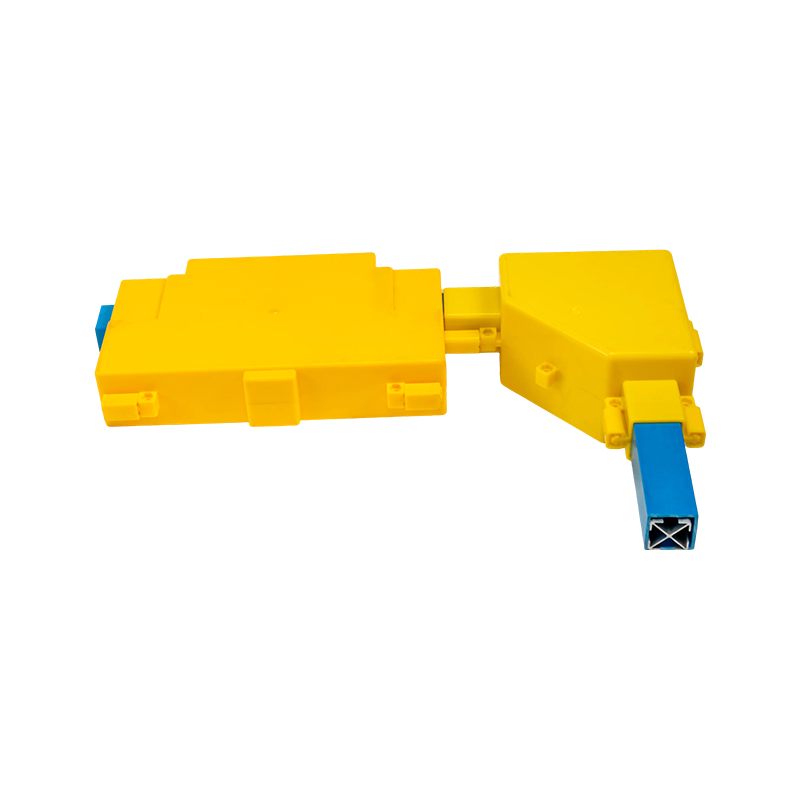

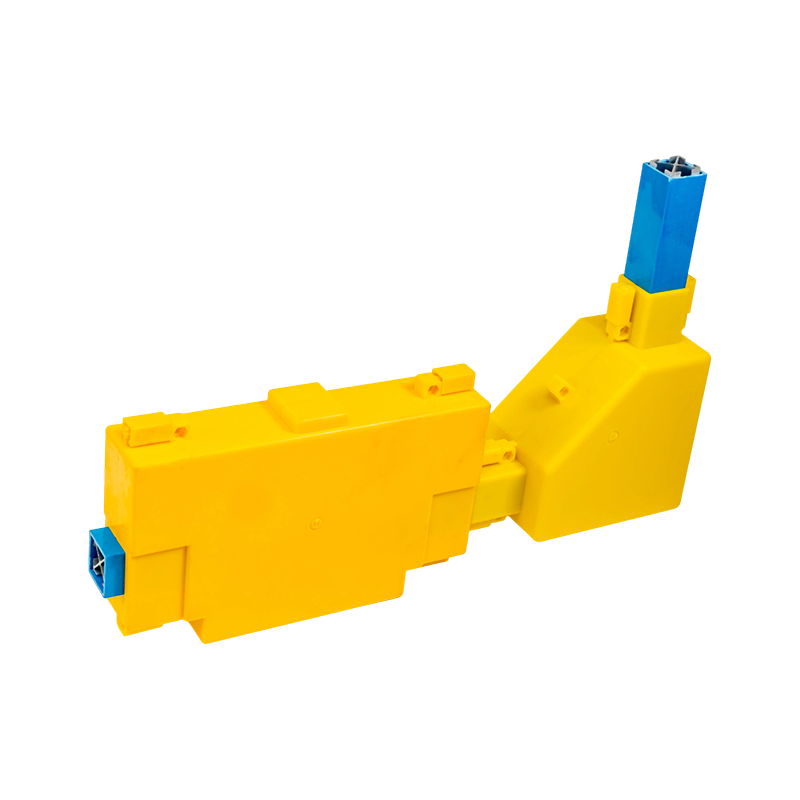

La canalisation omnibus électrique est un système conducteur haute performance spécialement conçu pour la transmission et la distribution d’énergie à fort courant. Elle utilise des conducteurs en cuivre électrolytique de haute pureté ou en alliage d’aluminium de qualité supérieure, associés à des sections transversales spécialement profilées et des dispositions multicouches, optimisant efficacement l’effet de peau et augmentant la capacité de transport de courant. La canalisation adopte une structure d’encapsulation entièrement isolée et est équipée d’un boîtier de protection haute résistance, atteignant un degré de protection allant jusqu’à IP66. Elle présente une excellente résistance au feu, à l’humidité et à la corrosion. Sa conception modulaire permet une installation rapide enfichable, améliorant considérablement l’efficacité des travaux, tout en offrant des avantages tels qu’une faible chute de tension, de faibles pertes électriques et une dissipation thermique supérieure. Elle peut supporter des impacts de courant de court-circuit allant jusqu’à 100 kA pendant 1 seconde. La canalisation omnibus électrique est largement utilisée dans les systèmes principaux de distribution d’énergie des usines industrielles, des bâtiments commerciaux, des centres de données et des applications d’énergies nouvelles.
Avantages techniques
Capacité de transport de courant élevée
Transmission à courant élevé : prend en charge une large plage de courant de 250 A à 6 300 A
Conception efficace du conducteur : utilise des barres de cuivre/aluminium de forme spéciale pour réduire considérablement l'effet de peau
Faible impédance : l'impédance du système est minimale, avec une chute de tension < 1 %
Protection de la sécurité
Structure entièrement fermée : empêche complètement les chocs électriques et l'intrusion d'objets étrangers
Haute résistance au feu : les matériaux sont conformes à la norme UL94 V-0 et s'éteignent automatiquement
Forte résistance sismique : capable de résister à l'intensité sismique jusqu'au niveau 8
Indice de protection élevé : IP54 standard, avec des conceptions spéciales atteignant IP66
Performances électriques
Résistance élevée aux courts-circuits : résiste aux impacts de courant de court-circuit de 50–100 kA pendant 1 seconde
Excellentes performances d'isolation : tension de résistance puissance-fréquence de 3 500 V/min, tension de résistance impulsionnelle de 8 000 V
Distribution de courant équilibrée : Conducteurs triphasés disposés symétriquement pour assurer l'équilibre du courant
Installation et maintenance pratiques
Conception modulaire : unités de longueur standard avec installation rapide plug-and-play
Efficacité de construction élevée : efficacité d'installation améliorée de plus de 50 % par rapport au câblage traditionnel
Entretien facile : la conception amovible de la plaque de recouvrement facilite l'inspection et la maintenance
Extensibilité flexible : les interfaces de plug-in réservées prennent en charge une extension future facile
Caractéristiques
Positionnement principal sur le marché: La canalisation omnibus électrique est un système de transmission d’énergie haute performance spécialement conçu pour les scénarios de distribution industriels à fort courant. Elle assume la tâche critique de transmettre l’énergie des transformateurs principaux aux équipements électriques de grande envergure dans les ateliers, constituant une solution de modernisation qui remplace les câbles traditionnels et les barres omnibus à isolation aérienne dans les environnements industriels modernes. Elle vise à satisfaire les exigences rigoureuses en matière de qualité de l’énergie et de fiabilité d’alimentation dans des conditions de charges lourdes et de charges de choc.
Paramètres de performance clés : Le produit couvre une large plage de courant nominal allant de 1 600 A à plus de 6 300 A, avec une chute de tension strictement contrôlée à moins de 1 %. Il présente d’excellentes caractéristiques de réponse dynamique et une capacité de tenue aux courts-circuits (jusqu’à 50 kA/1 s), atteint des degrés de protection allant de IP54 à IP65, et fonctionne stablement dans une large plage de températures de -25 °C à +70 °C. Tous ces indicateurs dépassent les méthodes de distribution électrique traditionnelles.
Avantages techniques majeurs : La canalisation omnibus électrique adopte une conception optimisée à faible impédance, réduisant les pertes en ligne de plus de 20 % par rapport aux solutions câblées traditionnelles. Son boîtier en alliage d’aluminium renforcé et son système enfichable modulaire assurent non seulement la résistance mécanique, mais améliorent également l’efficacité d’installation de 50 %. Le système intégré de surveillance intelligent permet une surveillance et une alerte en temps réel de la température, de l’humidité et de l’état de connexion, fournissant un support de données pour la maintenance préventive.
Une barre omnibus qui réussit son test de routine en usine peut toujours échouer en service lorsque le composé isolant a été adapté à la mauvaise fonction. La température en est l’exemple le plu...
En Savoir Plus +Une cour extérieure de 110 kilovolts mesure 60 mètres de long, la ligne d'arrivée atterrit du côté ouest et le client souhaite deux travées de transformateurs ainsi qu'un espace pour u...
En Savoir Plus +Lors d'une récente mise à niveau d'un tableau de distribution 400 V, un entrepreneur a demandé pourquoi un jeu de barres en cuivre de 50 × 10 mm, qui semblait parfait sur un dessin de ...
En Savoir Plus +Une rénovation de sous-station de 35 kV et une chaîne collectrice de parc éolien de 690 V acceptent rarement la même réponse, mais les deux équipes posent la même question : un tube en aluminium...
En Savoir Plus +Une extension de canalisation blindée de 3 200 A est généralement accompagnée de deux devis et d'un argument : l'option en aluminium est moins chère et pèse environ la moitié du poids,...
En Savoir Plus +Lorsqu'un jeu de barres arrive sur site, la plaque signalétique porte un groupe de valeurs qui semblent simples mais faciles à lire : Icw = 50 kA / 1 s, Ipk = 105 kA. Si vous êtes l'in...
En Savoir Plus +A barre omnibus moyenne et basse tension est un conducteur métallique utilisé pour distribuer efficacement l’énergie électrique dans les systèmes électriques. Il est généralement fabriqué à partir de cuivre ou aluminium , offrant une conductivité et une résistance mécanique élevées. En génie électrique, basse tension (BT) les systèmes font référence à des tensions allant jusqu'à 1 000 V CA , tandis que moyenne tension (MT) les systèmes vont de 1kV à 36kV .
Les barres omnibus servent de points de distribution centralisés, connectant les sources d'énergie entrantes telles que les transformateurs ou les générateurs à plusieurs circuits sortants. Par rapport aux systèmes de câbles traditionnels, les jeux de barres fournissent impédance inférieure, fiabilité améliorée et maintenance simplifiée , ce qui les rend largement utilisés dans les installations industrielles, les bâtiments commerciaux, les sous-stations et les systèmes d'énergie renouvelable.
Les jeux de barres basse tension reposent généralement sur isolation de l'air, manchons thermorétractables ou boîtiers moulés avec des indices de protection de IP20 à IP66. En revanche, les jeux de barres moyenne tension nécessitent systèmes d'isolation avancés tels que le moulage en résine époxy ou les boîtiers isolés au gaz pour résister à des contraintes électriques élevées et à des tensions de choc jusqu'à 170kV .
Les jeux de barres BT fonctionnent généralement dans 100A à 6300A et comptez sur le refroidissement naturel de l’air. Les jeux de barres MT gèrent généralement 630A à 5000A , mais nécessitent une conception thermique améliorée pour gérer à la fois la charge de courant et les contraintes du champ électrique, souvent en utilisant des configurations tubulaires ou isolées.
Les systèmes BT sont couramment utilisés dans centres de données, bâtiments commerciaux et installations de fabrication , tandis que MV busbars are critical in sous-stations, parcs éoliens, centrales électriques et systèmes industriels lourds , où la stabilité du système et la tolérance aux pannes sont essentielles.
| Comparaison : jeu de barres basse tension et moyenne tension | ||
| Paramètre | Basse tension (BT) | Moyenne Tension (MT) |
| Plage de tension | ≤ 1 kV | 1 à 36 kV |
| Type d'isolation | Air / moulé | Isolation époxy/gaz |
| Plage actuelle | 100-6 300 A | 630-5 000 A |
| Applications | Bâtiments, usines | Sous-stations, systèmes énergétiques |
Une conception appropriée des systèmes de jeux de barres est essentielle pour garantir les performances, la sécurité et l’efficacité à long terme. Les facteurs clés incluent la sélection des matériaux, la qualité de l’isolation et la gestion thermique.
La conception des jeux de barres BT vise à minimiser la résistance, à optimiser l'espacement des phases et à assurer une distribution uniforme du courant. Pour les systèmes à courant élevé, les conducteurs laminés ou tubulaires contribuent à réduire les effets de peau et de proximité.
Un fournisseur professionnel doit fournir Rapports de test conformes à la CEI, certification ISO et assistance technique . Une forte capacité de fabrication garantit une qualité constante et des performances fiables.
Un système bien conçu peut fonctionner pendant 30 à 40 ans avec un minimum d'entretien.
Oui, mais nécessite Section transversale 50 à 60 % plus grande pour atteindre des performances équivalentes.
Vérifier certifications, rapports de tests et expérience de projet .
Entièrement isolé, étanche et sans entretien , idéal pour les environnements difficiles.
Généralement Augmentation de 70K pour les conducteurs et jusqu'à 105°C aux joints .
Comprendre les jeux de barres moyenne et basse tension aide les ingénieurs à réaliser distribution d'énergie efficace, sûre et rentable dans les systèmes électriques modernes.
