Qu’est-ce qui fait des isolateurs de poteaux l’épine dorsale de l’infrastructure haute tension moderne

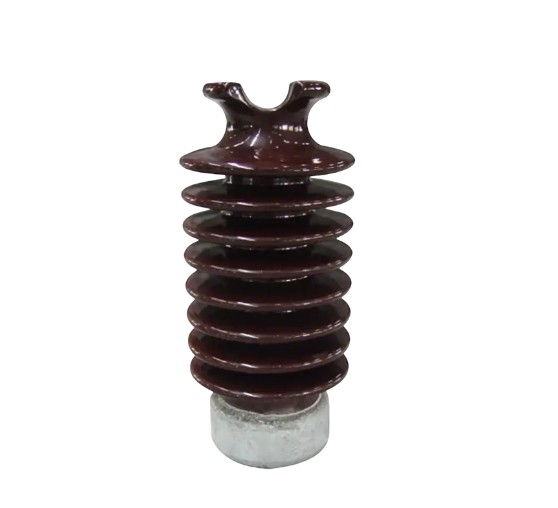

Un isolateur de poteau est un composant isolant rigide utilisé dans les sous-stations, les lignes de transmission et les appareillages de commutation pour soutenir les conducteurs sous tension et assurer l'isolation électrique. Malgré l'émergence continue de nouvelles technologies d'isolation, les post-isolateurs restent la solution privilégiée pour garantir un fonctionnement sûr et stable du réseau dans systèmes d'alimentation jusqu'à 550 kV , grâce à leur résistance mécanique et leurs performances électriques prouvées. Leur résistance d'isolement est généralement maintenue au-dessus 1,0×10¹³Ω , avec une durée de vie atteignant 20 à 40 ans , ce qui en fait l’un des investissements à long terme les plus rentables dans les infrastructures électriques.

Domaines d'application principaux et couverture de tension

L'application des post-isolateurs couvre plusieurs étapes critiques des systèmes électriques, de la distribution moyenne tension à la transmission ultra haute tension.

Sous-stations et appareillage de commutation

Dans les sous-stations, les isolateurs de poteaux sont principalement utilisés pour supporter les jeux de barres, les sectionneurs et les disjoncteurs. Les modèles standards offrent des capacités de charge de flexion allant de 2kN à 20kN , répondant aux exigences de ligne de sortie des transformateurs de différentes capacités. Pour Sous-stations ultra haute tension 550kV , les isolateurs de poteaux en porcelaine restent le choix courant en raison de leur excellente résistance aux intempéries et de leur stabilité mécanique.

Centrales électriques à énergies renouvelables

Avec la croissance rapide de la capacité installée éolienne et photovoltaïque, la demande de poteaux isolants dans les stations de montée en puissance des énergies renouvelables a considérablement augmenté. Ces stations sont généralement situées dans des régions côtières, désertiques ou de haute altitude, ce qui impose des exigences plus élevées en matière de résistance à la pollution et aux différences de température des isolateurs. Les isolateurs de poteaux en matériaux composites démontrent une plus grande adaptabilité dans de tels scénarios.

Systèmes de distribution d'énergie industrielle

Dans les armoires de distribution et les appareillages de commutation des entreprises industrielles lourdes telles que les industries métallurgiques et chimiques, les post-isolateurs sont utilisés pour fixer et isoler les conducteurs porteurs de courant. La poussière, les brouillards salins et la corrosion chimique dans les environnements industriels constituent des menaces continues pour les surfaces isolantes, de sorte que le taux de pénétration des produits anti-pollution anti-pollution augmente d'année en année.

Comparaison des technologies des matériaux et recommandations de sélection

Le marché actuel des isolateurs de poteaux est dominé par deux voies techniques majeures : la porcelaine et le polymère composite, chacune avec des performances distinctes adaptées à différents environnements d'exploitation.

Du point de vue de la sélection, Scénarios ultra haute tension 550 kV sont encore dominés par les isolateurs en porcelaine ; tandis que dans 220kV et moins projets situés dans des environnements côtiers, de pollution industrielle ou à forte humidité, la part de marché des isolants polymères composites augmente rapidement. Pour les stations nécessitant un entretien fréquent ou situées dans des zones inaccessibles, l’avantage de légèreté des matériaux composites peut réduire considérablement les coûts d’exploitation et de maintenance.

Indicateurs de performance clés et vérification de la fiabilité à long terme

La fiabilité de isolateur de poteaus est directement lié au fonctionnement sûr du réseau électrique, et leurs performances de base doivent être vérifiées par des tests de type rigoureux et des données opérationnelles à long terme.

Performances d'isolation électrique

Les isolateurs de poteaux de haute qualité doivent maintenir une résistance d'isolation stable au-dessus 1,0×10¹³Ω pour garantir qu'aucun dépassement du courant de fuite ou aucun contournement de surface ne se produise à la tension nominale. Dans des conditions humides et contaminées, les matériaux polymères composites, en raison de leur hydrophobicité, présentent une réduction de tension de contournement nettement inférieure à celle des matériaux en porcelaine, une caractéristique particulièrement critique pendant les saisons des pluies ou dans les environnements côtiers de brouillard salin.

Capacité de charge mécanique

La plage de conception de charge de flexion standard pour les isolateurs de poteaux est généralement 2kN à 20kN . La sélection doit prendre en compte de manière exhaustive les effets combinés de la tension des conducteurs, de la charge de vent, de la charge de glace et de la force électrodynamique de court-circuit. Pour les lignes de grande portée ou à forte glace, il est recommandé de sélectionner des produits renforcés avec des charges de flexion supérieures à 16 kN et réserver des marges de sécurité adéquates.

Mécanismes de durée de vie et de vieillissement

Dans des conditions normales de fonctionnement, la durée de vie nominale des isolateurs de poteaux est 20 à 40 ans . Le vieillissement des isolateurs en porcelaine se manifeste principalement par une dégradation de la résistance mécanique et une détérioration de l'émail ; Les isolateurs polymères composites nécessitent une attention particulière au poudrage, au durcissement et à la fragilisation des tiges centrales du caoutchouc de silicone. La mesure régulière de la température infrarouge, les tests par ultrasons et la détection de l'hydrophobie sont des moyens efficaces pour prolonger leur durée de vie.

Évolution de la technologie de l’industrie et tendances futures

L'industrie des post-isolants évolue vers la haute performance, l'intelligence et l'écologisation, avec l'intégration de nouveaux matériaux et technologies de détection qui remodèlent les formes de produits.

Optimisation continue des matériaux composites

Les formulations de revêtements en caoutchouc de silicone vulcanisé à haute température (HTV) et en caoutchouc de silicone vulcanisé à température ambiante (RTV) sont continuellement améliorées. L'application de nouvelles charges et agents de couplage a amélioré la résistance au cheminement et à l'érosion des isolateurs composites de plus de 30% . Certains fabricants ont déjà lancé des isolateurs de poteaux composites applicables à 363kV et plus , pénétrant progressivement dans le champ ultra haute tension.

Intégration de la technologie de surveillance intelligente

Les isolateurs de poteaux intelligents dotés de jauges de contrainte, de capteurs de température et de capteurs de courant de fuite intégrés sont entrés dans la phase d'application pilote. Ces dispositifs peuvent surveiller la charge mécanique, la température de surface et l'état de dégradation de l'isolation en temps réel, permettant ainsi la transition d'une maintenance périodique à une maintenance conditionnelle. Les estimations de l'industrie suggèrent que la technologie de surveillance intelligente peut réduire les pannes imprévues causées par des défaillances des isolants en 40% à 60% .

Exigences environnementales et de recyclabilité

Avec l’avancement des objectifs de neutralité carbone du réseau mondial, le contrôle de la consommation d’énergie pendant la production des isolants et le recyclage en fin de vie font l’objet d’une attention croissante. Les matières premières des isolateurs en porcelaine (bauxite à haute teneur en alumine, quartz, etc.) sont largement disponibles et recyclables ; les isolateurs composites sont confrontés à des défis techniques dans la séparation et le recyclage de la résine des tiges centrales et du caoutchouc de silicone, les méthodes de pyrolyse et de dégradation chimique étant actuellement des points chauds de la recherche.

Meilleures pratiques d’approvisionnement, d’exploitation et de maintenance

Pour les services publics d’électricité et les entrepreneurs en ingénierie, les décisions scientifiques en matière d’approvisionnement et les stratégies de maintenance sont essentielles pour garantir le fonctionnement fiable à long terme des installations. isolateur de poteaus .

Liste de contrôle de vérification de la qualification des fournisseurs

• Si des rapports d'essais de type complets sont disponibles, y compris les données d'essais électriques, mécaniques et thermomécaniques
• S'il existe des antécédents dans les applications haute tension, en particulier des records opérationnels sous des niveaux de tension cibles et des conditions climatiques
• Si la chaîne d'approvisionnement en matières premières est stable et si les processus de frittage de porcelaine ou de vulcanisation de polymères sont matures et contrôlables
• Si le système de gestion de la qualité a satisfait à la norme ISO 9001 et aux certifications spécifiques au secteur de l'énergie

Installation sur site et maintenance de routine

1. Avant l'installation, inspectez l'apparence de l'isolant pour déceler des fissures, des défauts de glaçage ou des dommages causés par la perte, et vérifiez que la ligne d'isolement répond aux exigences de qualité de pollution.
2. Utilisez des clés dynamométriques lors du serrage des boulons pour éviter la concentration de contraintes dans les pièces en porcelaine ou la défaillance du joint aux extrémités de l'isolant composite en raison d'un serrage excessif.
3. Unfter commissioning, conduct outage cleaning and hydrophobicity testing every 1 to 3 years; shorten the cycle to annually in heavy pollution areas
4. Établir des enregistrements d'isolateurs individuels, documentant les paramètres d'usine, les données de test et l'historique de maintenance pour prendre en charge l'évaluation de l'état
