Qu'est-ce qui rend les barres omnibus tubulaires en alliage de magnésium-aluminium essentielles pour les systèmes de transmission de puissance à ultra haute tension ?

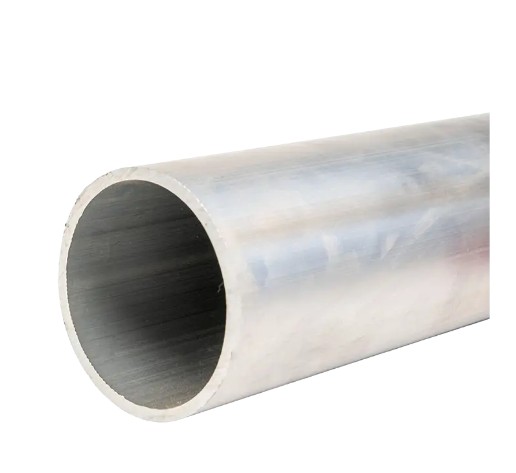

Barres omnibus tubulaires en alliage magnésium-aluminium ultra haute tension (UHV) servir de composants conducteurs de base pour Systèmes de transmission et de transformation d'énergie à très haute tension et ultra haute tension de 500 kV et plus . Fabriqués à partir de systèmes de matériaux en alliage magnésium-aluminium grâce à des processus de formage par extrusion de précision, ces produits combinent construction légère, conductivité électrique élevée et excellente résistance mécanique . La série de produits englobe plusieurs spécifications de matériaux, notamment l'alliage aluminium-magnésium 6063G, l'alliage aluminium-manganèse LF21Y, l'alliage d'aluminium de terres rares 6R05 et l'alliage d'aluminium résistant à la chaleur 2A14, couvrant de manière exhaustive les scénarios d'application UHV de 220 kV, 500 kV, 750 kV, ±800 kV et 1 000 kV. Dans des conditions de fonctionnement nominales, la conductivité électrique atteint ≥60 % SIGC , avec une capacité de courant nominal jusqu'à 12 000A , résistance à la traction maintenue dans le 180-250MPa plage, couverture de température de fonctionnement de -40 ℃ à 150 ℃ , et une durée de vie conçue de 30-40 ans .

Conception du système de matériaux et de la composition des alliages

Nuances et caractéristiques des alliages primaires

Le choix des matériaux pour Barres omnibus tubulaires en alliage magnésium-aluminium UHV détermine directement leurs performances électriques et leur fiabilité mécanique. Les applications d'ingénierie actuelles utilisent principalement les quatre catégories d'alliages suivantes :

• Alliage aluminium-magnésium 6063G : Appartient au système d'alliage de renforcement traitable thermiquement Al-Mg-Si, offrant d'excellentes performances de traitement d'extrusion et une excellente résistance à la corrosion. La conductivité électrique est d'environ 53 à 55 % IACS, avec une résistance à la traction de 120 à 150 MPa, adaptée aux systèmes de jeux de barres de sous-station UHV conventionnels.
• Alliage aluminium-manganèse LF21Y : Un alliage d'aluminium antirouille de la série Al-Mn avec une résistance exceptionnelle à la corrosion atmosphérique et une bonne soudabilité, avec une résistance modérée. Il est principalement utilisé dans les sous-stations extérieures situées dans des environnements côtiers et à forte humidité.
• Alliage d'aluminium de terres rares 6R05 : Intègre des éléments de terres rares (tels que Ce, La, etc.) dans la matrice d'aluminium, affinant considérablement la structure des grains, améliorant la résistance à haute température et la résistance au fluage. La conductivité électrique atteint ≥ 60 % IACS, avec une résistance à la traction de 180 à 220 MPa, adaptée aux stations centrales UHV à courant élevé et à forte charge.
• Alliage d'aluminium 2A14 résistant à la chaleur : Un alliage résistant à la chaleur à haute résistance de la série Al-Cu-Mg-Si capable de fonctionner à long terme au-dessus de 150 ℃, avec une résistance à la traction supérieure à 250 MPa. Il est principalement utilisé pour les prises de générateur, les transformateurs de fours électriques et d'autres applications à courant élevé et à haute température.

Contrôle de la composition chimique critique

Un contrôle précis de la composition de l’alliage est la condition préalable pour garantir des performances constantes des barres omnibus. En prenant comme exemple l'alliage 6063G, les fractions massiques de ses éléments primaires doivent être strictement contrôlées dans les plages suivantes :

Le magnésium (Mg), en tant qu'élément d'alliage principal, se combine avec le silicium (Si) pour former des phases de renforcement Mg₂Si. Grâce au traitement thermique T6 (traitement en solution de vieillissement artificiel), la résistance du matériau peut être considérablement améliorée. Parallèlement, l'ajout de magnésium a un impact négatif relativement mineur sur la conductivité électrique, permettant à l'alliage 6063G d'atteindre un excellent équilibre entre résistance et conductivité.

Performance électrique et capacité de transport de courant

Caractéristiques de conductivité électrique et de résistance

Les principaux indicateurs de performance électrique des barres omnibus tubulaires UHV sont la conductivité électrique et la résistance CC. Selon les données de mesures techniques, différentes qualités d'alliage présentent des propriétés conductrices variables :

• 6063G-T6 État : Conductivité électrique ≥53% IACS, résistivité à 20℃ environ 0,0325 Ω·mm²/m
• 6101-T7 État : Conductivité électrique ≥56% IACS, résistivité à 20℃ environ 0,0308 Ω·mm²/m
• Alliage de terres rares 6R05 : Conductivité électrique ≥60% IACS, résistivité à 20℃ environ 0,0287 Ω·mm²/m
• 1060 aluminium pur : Conductivité électrique ≥61% IACS, mais avec une résistance mécanique inférieure, utilisé uniquement dans les applications où les exigences de résistance ne sont pas critiques

En prenant comme exemple une sous-station de 500 kV, lors de l'utilisation de barres omnibus tubulaires 6063G avec un diamètre extérieur de 160 mm et épaisseur de paroi de 8 mm , la surface de la section transversale est d'environ 3 848 mm² . Sous une température ambiante de 35 ℃ et une température admissible du conducteur de 80 ℃, la capacité de charge de courant continu atteint 4 500-5 000A . Si un alliage de terres rares 6R05 de même spécification est utilisé, la capacité de charge actuelle peut être augmentée à 4 800-5 300A , ce qui représente une amélioration d'environ 6 à 8 %.

Référence de conception de capacité de transport de courant

La conception de la capacité de charge actuelle des barres omnibus tubulaires doit prendre en compte de manière exhaustive la section des conducteurs, les conditions de dissipation thermique, la température ambiante et les facteurs de rayonnement solaire. Le tableau suivant fournit des valeurs de référence pour la capacité de charge de courant des spécifications typiques dans des conditions extérieures (température ambiante 35 ℃, température du conducteur 80 ℃, intensité du rayonnement solaire 1 000 W/m²) :

Il est à noter que lorsque des barres omnibus tubulaires sont utilisées pour connexions entre GIS (Gas Insulated Switchgear) et transformateurs ou disjoncteurs , la capacité de charge réelle doit être multipliée par un facteur de correction de 0,85-0,90 en raison de l'espace compact et des conditions de dissipation thermique limitées.

Résistance mécanique et conception structurelle

Résistance à la traction et à l'élasticité

Barres omnibus tubulaires UHV doit résister à plusieurs charges mécaniques pendant le fonctionnement, notamment le poids propre, la pression du vent, l'accumulation de glace et les forces électrodynamiques de court-circuit. Leurs indicateurs de performances mécaniques doivent répondre aux exigences suivantes :

• Résistance à la traction (Rm) : ≥180MPa (l'alliage 6R05 peut atteindre plus de 220MPa)
• Limite d'élasticité (Rp0,2) : ≥120MPa (6063G en condition T6 environ 150MPa)
• Allongement (A50) : ≥8 % (garantissant l’absence de fracture fragile lors de l’installation en flexion)
• Module élastique : Environ 70GPa, équivalent à l'aluminium pur

Sous l'impact d'un courant de court-circuit, les barres omnibus doivent résister à d'énormes forces électrodynamiques. Prendre un 50kA/3s Par exemple, pour le courant de court-circuit, la force électrodynamique entre des conducteurs parallèles adjacents peut atteindre plusieurs milliers de Newtons par mètre, ce qui nécessite que les barres omnibus possèdent non seulement une résistance statique suffisante mais également une bonne résistance à la fatigue. La limite de fatigue des alliages magnésium-aluminium est d'environ 35-40% de la résistance à la traction, offrant une bonne durabilité dans les environnements de vibrations induites par le vent et de vibrations de court-circuit.

Conception de la flèche et de la travée de support

La portée de support des barres omnibus tubulaires affecte directement le coût du projet et la sécurité opérationnelle. Selon les normes IEEE Std 605 et DL/T 5222, la déviation maximale des barres omnibus tubulaires extérieures est généralement limitée à 1/200 à 1/150 de la travée. Prendre le couramment utilisé φ160×8mm barre omnibus tubulaire à titre d'exemple, sous l'action combinée du poids propre et de la pression de base du vent (0,5 kN/m²), la portée maximale de support peut atteindre 8-10 mètres . Si des supports renforcés sont utilisés ou si la portée est réduite à 6 à 7 mètres, la déflexion peut être considérablement réduite et la résistance aux vibrations induites par le vent améliorée.

Pour les applications de grande portée dans les postes UHV (comme les croisements de routes ou les zones d'équipements), fil d'amortissement de barre omnibus tubulaire des structures composites sont souvent utilisées, ou des supports auxiliaires sont ajoutés à mi-portée pour supprimer les vibrations induites par la brise et les vibrations de court-circuit. Les mesures ont montré qu'après l'installation de lignes d'amortissement de fils toronnés en aluminium à l'intérieur de barres omnibus tubulaires, l'amplitude des vibrations induites par la brise peut être réduite de plus de 60% , prévenant efficacement les risques de fracture par fatigue.

Résistance aux intempéries et protection contre la corrosion

Comportement à la corrosion atmosphérique

La surface des barres omnibus tubulaires en alliage magnésium-aluminium forme naturellement une couche dense Film d'oxyde d'Al₂O₃ avec une épaisseur d'environ 2 à 10 nm. Ce film d'oxyde présente une bonne stabilité dans des environnements avec des valeurs de pH comprises entre 4 et 9, empêchant efficacement une corrosion supplémentaire du substrat. Cependant, dans les atmosphères industrielles (contenant du SO₂), les atmosphères marines (contenant du Cl⁻) et les environnements de pluies acides, le film d'oxyde peut être endommagé, entraînant des piqûres ou une corrosion intergranulaire.

Les données des tests de corrosion accélérée indiquent que le taux de corrosion annuel de l'alliage 6063G dans les environnements atmosphériques industriels est d'environ 0,5-1,5 μm , et dans les environnements atmosphériques marins environ 1,0-3,0 μm . Sur la base d'une durée de vie de 30 ans et d'une épaisseur de paroi de 8 mm, même sans protection supplémentaire, la perte par corrosion est seulement 1-2% de l'épaisseur de la paroi, ayant un impact limité sur la résistance structurelle. Cependant, dans les environnements très corrosifs (tels que les zones côtières à brouillard salin élevé), une anodisation de surface ou un traitement de revêtement anticorrosion est recommandé.

Processus de protection des surfaces

Pour prolonger la durée de vie des barres omnibus tubulaires dans des environnements difficiles, les mesures de protection suivantes sont couramment utilisées :

1. Traitement d'anodisation : Génération d'un film Al₂O₃ d'épaisseur de 10 à 25 μm sur la surface par des méthodes électrochimiques, présentant une dureté élevée et de bonnes propriétés d'isolation, avec une résistance à la corrosion améliorée de 3 à 5 fois.
2. Revêtement en fluorocarbone : Pulvérisation de revêtements fluorocarbonés PVDF ou FEVE d'une épaisseur de film de 30 à 50 μm, présentant une excellente rétention de couleur et de brillant dans les environnements ultraviolets et de brouillard salin, avec une durée de vie de protection contre la corrosion supérieure à 20 ans.
3. Revêtement à chaud : Application d'une galvanisation à chaud ou d'un étamage sur le matériel de connexion et sur d'autres zones de contact métalliques différentes pour éviter la corrosion galvanique.
4. Protection contre la graisse conductrice : Application de graisse conductrice contenant du zinc ou de l'argent sur les surfaces de contact des joints pour réduire la résistance de contact et isoler l'air et l'humidité.

Tendances du développement technologique

Nouveaux matériaux et procédés

À mesure que les projets UHV progressent vers des qualités de tension plus élevées et une plus grande capacité de transmission, la technologie des barres omnibus tubulaires en alliage magnésium-aluminium continue d'évoluer :

• Renforcement des nano-composites : L'introduction de particules nanométriques de TiB₂ ou d'Al₂O₃ dans la matrice d'aluminium peut augmenter la résistance à la traction jusqu'à au-dessus de 300MPa sans réduire significativement la conductivité électrique, tout en améliorant la résistance au fluage.
• Technologie d'extrusion continue : L'utilisation des processus d'extrusion continue Conform permet la production de barres omnibus tubulaires de longueur illimitée, éliminant les faiblesses d'interface de l'extrusion conventionnelle et améliorant considérablement la cohérence du produit.
• Trempe et vieillissement en ligne : L'intégration des processus d'extrusion, de trempe et de vieillissement dans une seule ligne de production raccourcit les cycles de fabrication, tandis qu'un contrôle précis de la température réduit la variation des performances en condition T6 à ± 5 %.

Technologie de surveillance intelligente

Les sous-stations UHV modernes introduisent progressivement les technologies de l'Internet des objets et de l'intelligence artificielle pour la surveillance en temps réel des conditions de fonctionnement des barres omnibus tubulaires :

1. Mesure distribuée de la température par fibre optique : Pose de fibres optiques sur la surface des barres omnibus tubulaires ou au niveau des joints, en utilisant les principes de diffusion Raman ou de diffusion Brillouin pour obtenir une mesure de champ de température distribuée avec une précision de ± 1 ℃ et une résolution spatiale de 0,5 mètre.
2. Surveillance de contrainte sans fil : Installation de capteurs de contrainte sans fil miniatures aux points d'appui et à mi-portée pour collecter la fréquence et l'amplitude des vibrations en temps réel, identifiant les risques de vibrations induites par la brise et de galop des glaces grâce à une analyse spectrale.
3. Prédiction des défauts de l'IA  : Formation de modèles d'apprentissage automatique basés sur des données opérationnelles historiques, réalisation d'analyses de fusion sur des données multidimensionnelles, notamment la température, les vibrations et les conditions météorologiques, pour prédire les pannes potentielles. 72 heures à l'avance avec une précision supérieure à 90 %.

En regardant vers l'avenir, Barres omnibus tubulaires en alliage magnésium-aluminium UHV évoluera vers une résistance plus élevée, une conductivité électrique plus élevée, une durée de vie plus longue et une plus grande intelligence , fournissant un support d'équipement solide pour la construction d'un nouveau système électrique avec l'énergie renouvelable comme pilier.
